コマンド |
パス |
Camera Matchリファレンスを配置 |
ビュー＞Camera Match |
Camera Matchリファレンスを使用すると、Camera Matchの3D空間内におけるモデルの向きを設定できます。モデルに配置して、消失線のある平面を定義します。色分けされた3つの軸で、次の消失点を定義します。
● 緑：左側消失点
● 赤：右側消失点
● 青：垂直消失点
Camera Matchリファレンスは、（既知の高さにある点として）3Dの基準点も背景画像に配置できます。

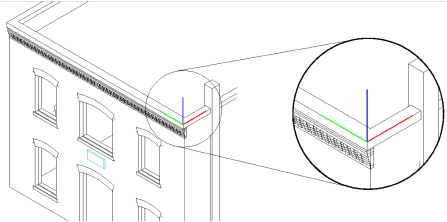

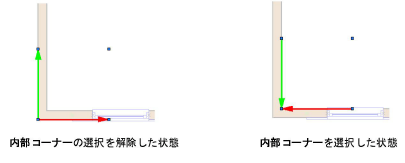

通常、Camera Matchリファレンスは図形のコーナーに配置し、2つの矢印は（コーナーで接する2つの壁など）平行でない2つの垂直面に沿った方向に向けます。モデルのコーナー角が90度でない場合は、左右の軸の間の角度が合うように調整できます。2D／平面ビューで、各線の端点にある選択ハンドルをドラッグして、モデルのコーナーに揃えます。
Camera Matchリファレンスを配置するには：
1. 3Dモデルのあるデザインレイヤに移動します。
2.コマンドを選択します。
3.Camera Matchリファレンスの名前を指定します。
4.モデル上で基準となる点を一度クリックし、Camera Matchリファレンスを回転してモデルに合わせ、再度クリックします。
選択したCamera Matchリファレンスのプロパティは、オブジェクト情報パレットで編集できます。
クリックすると、パラメータの表示／非表示を切り替えられます。
~~~~~~~~~~~~~~~~~~~~~~~~~
