ねじ穴

複数のきり穴およびねじ穴ツールが、ツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

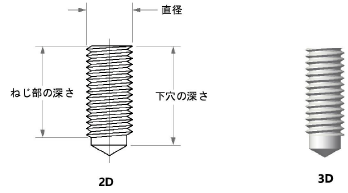

2Dと3Dの両方のねじ穴を利用できます。3Dねじ穴は、鋳型、金型、その他多くの機械部品の正確な3Dモデルを作成する目的で、他の任意のソリッド図形から削り取ることのできるソリッド図形です（モデルを削り取るを参照）。

2.クリックしてオブジェクトを配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

パラメータ	説明
ねじ山	ねじ山のサイズを、直径／インチ当たりのねじ数（インチ）または直径／ねじのピッチ（メートル）で選択します。
ねじ切りサイズ（参照用）	選択したねじ山に一致するねじ切りサイズを表示します。
穴のタイプ	穴のタイプを1つ選択します。
ねじ部の深さ	ねじ部の深さを指定します。
下穴の深さ	下穴の深さの値を入力します。
止まり穴の角度	止まり穴タイプの場合は、止まり穴の角度を入力します。
カスタムサイズを使用	カスタムの直径、ねじのピッチ、および下穴の直径の値を使用します。
径	カスタムサイズを使用を選択した場合に直径の値を指定します。
ピッチ	カスタムサイズを使用を選択した場合にピッチの値を指定します。
下穴の径	カスタムサイズを使用を選択した場合に下穴の直径の値を指定します。
ねじ山の形状	2D図形のねじ山の形状を選択します。
作図の向き	2D図形のビューを選択します。
形状のみ表示	2D図形のねじ部の外形のみが表示されます。詳細に作図するのねじ山の形状のみを使用する場合に使用できます。
中心線を表示	2Dのねじ穴オブジェクトに中心線を描画します。
ねじ山を表示	ねじ山のある3Dのねじ穴オブジェクトを描画します。
