プーリー

プーリーツールとプーリー - 3Dツールは、ツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

プーリーオブジェクトは、円形ベルトとV形ベルトの両方、および最大10個の溝に対応します。

2.クリックしてオブジェクトを配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

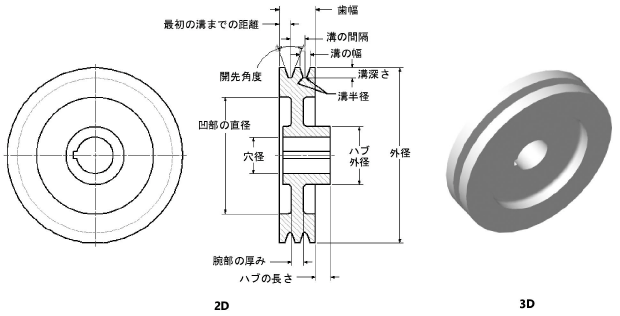

パラメータ	説明
外径	外径を入力します。
溝深さ	溝深さを入力します。
溝の幅	溝の幅を入力します。
溝角度（度）	溝角度を入力します。
溝半径	溝半径を入力します。
溝数	溝数（1から10）を選択します。
最初の溝までの距離	複数の溝があるプーリーで、プーリーの左端から最初の溝の中心までの距離を入力します。
溝の間隔	複数の溝があるプーリーの場合、溝の間の距離を入力します。
歯幅	複数の溝があるプーリーの場合、この値は自動的に計算されます。溝が1つのプーリーの場合は、歯幅を入力します。
凹部を表示（2Dのみ）	凹部の腕部を描画するには、凹部を表示を選択し、2Dパラメータを指定します。
腕部の厚み	腕部の厚みを入力します。
凹部の直径	凹部の直径を入力します。
凹部のコーナー半径	凹部のコーナー半径を指定します。
凹部のフィレット半径	凹部のフィレット半径を指定します。
ハブを描く（2Dのみ）	ハブを描画します。
ハブ外径	ハブ外径を入力します。
ハブの長さ（左／右）	左右両側のハブの長さを指定します。負の値は、ハブ面が凹部であることを示します。
ハブコーナーの直径	ハブコーナーの直径を入力します。
フィレット角	フィレット角を入力します。
穴を描く（2Dのみ）	穴を描画します。
穴径	穴径を入力します。
キー溝	キー溝がある場合は、正方形または長方形の推奨サイズを選択するか、あるいはカスタムサイズを選択します。正方形と長方形を選択すると、穴径に基づいたASME推奨サイズが適用されます。
キー溝の幅／キー溝の高さ	カスタムのキー溝のサイズの場合、キー溝の幅と高さの値を入力します。

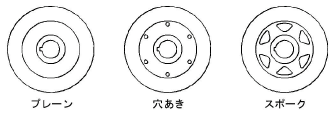

腕部のタイプ（2Dのみ）	腕部のタイプを選択し、2Dパラメータがある場合はそれを指定します。穴あきを選択した場合は、そのサイズをパーセンテージまたは直径の値として指定できます。
穴の数	スプロケットの穴またはスポークの数を指定します（プレーンの腕部のタイプには適用されません）。
サイズ（10 - 100％）	腕部のタイプが穴あき（％指定）およびスポークの場合、穴やスポークが占める凹部開口部のパーセンテージを入力します。
穴の中心距離	腕部のタイプが穴あきの場合は、穴の中心間の距離を指定します。
穴の直径（2Dおよび3D）	腕部のタイプが穴あきの場合は、穴のサイズを指定します。

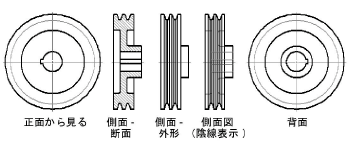

作図の向き（2Dのみ）	2Dビューを選択します。
中心線を表示（2Dのみ）	中心線のあるプーリーを描画します。
谷径を表示（2Dのみ）	谷径のあるプーリーを描画します。
