スプロケット

スプロケットツールとスプロケット - 3Dツールは、ツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

2.クリックしてオブジェクトを配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

パラメータ	説明
ローラーチェーン番号	ANSIまたはISO規格のローラーチェーン番号を選択します。ピッチは参照用に表示されます。
歯数	歯の数を入力します。
ピッチ円直径（参照用）	ピッチ円直径を歯のピッチと数に基づいて表示します。
列数	歯の列数を入力します。

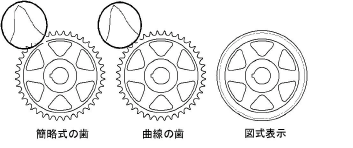

歯の形状	歯の形状の種類を選択します。
標準の歯幅と間隔を使用	選択したピッチに基づいて、標準の歯幅と間隔の値を使用します。カスタムの値を指定する場合は選択解除し、その値を入力します。
歯幅	歯幅の値を入力します。
間隔	歯の列間の間隔を入力します。
凹部を表示（2Dのみ）	凹部の腕部を描画するには、凹部を表示を選択し、2Dパラメータを指定します。
腕部の厚み	腕部の厚みを入力します。
凹部の直径	凹部の直径を入力します。
凹部のコーナー半径	凹部のコーナー半径を指定します。
凹部のフィレット半径	凹部のフィレット半径を指定します。
ハブを描く（2Dのみ）	ハブを描画します。
ハブ外径	ハブ外径を入力します。
ハブの長さ（左／右）	左右両側のハブの長さを指定します。負の値は、ハブ面が凹部であることを示します。
ハブコーナーの直径	ハブコーナーの直径を入力します。
フィレット角	フィレット角を入力します。
穴を描く（2Dのみ）	穴を描画します。
穴径	穴径を入力します。
キー溝	キー溝がある場合は、正方形、長方形、またはカスタムサイズを選択します。正方形と長方形を選択すると、穴径に基づいたASME推奨サイズが適用されます。
キー溝の幅／キー溝の高さ	カスタムのキー溝のサイズの場合、キー溝の幅と高さの値を入力します。
腕部のタイプ（2Dのみ）	腕部のタイプを選択し、2Dパラメータがある場合はそれを指定します。穴あきを選択した場合は、そのサイズをパーセンテージまたは直径の値として指定できます。
穴の数	スプロケットの穴またはスポークの数を指定します（プレーンの腕部のタイプには適用されません）。
サイズ（10 - 100％）	腕部のタイプが穴あき（％指定）およびスポークの場合、穴やスポークが占める凹部開口部のパーセンテージを入力します。
穴の中心距離	腕部のタイプとして穴あきを選択した場合は、穴の中心間の距離を指定します。
穴の直径（2Dおよび3D）	腕部のタイプとして穴あきを選択した場合は、穴のサイズを指定します。

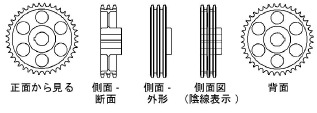

作図の向き（2Dのみ）	2Dビューを選択します。
中心線を表示（2Dのみ）	中心線のあるスプロケットを描画します。
