コマンド |
パス |
ショートカット |
3Dパス図形 |
モデル |
● Ctrl + Alt + X（Windows） ● Cmd + Option + X（Mac） |
3Dパス図形コマンドを使用すると、所定のパスに沿って断面形を押し出すことができます。断面形を、2D図形、3D多角形、NURBS曲線にできます。断面形を、非平面、自己交差、または2D断面形と3D断面形の混合にすることはできません。NURBS曲線ではないパスは、この操作中に自動的にNURBS曲線に変換されます。
3Dパス図形コマンドで作成した3D図形に編集3Dパス図形コマンドを使用すると、オリジナルのパスと断面のどちらを編集するかを選択する、図形を選択ダイアログボックスが開きます。
3Dパス図形を作成するには：
1. パスを通したい図形と、パスとして使用する図形を選択します。
2.コマンドを選択します。
3Dパス図形ダイアログボックスが開きます。パラメータを指定します。
クリックすると、パラメータの表示／非表示を切り替えられます。

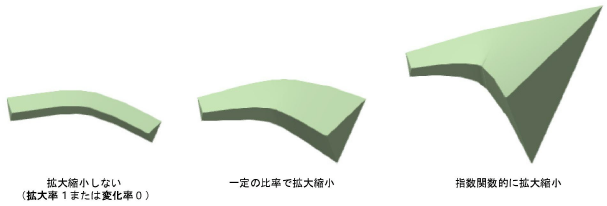

拡大縮小オプションは、図形のパスが尖った角や不連続性のない1つの連続曲線である場合に使用できます。
3.3Dパス図形の拡大率の種類、変化／拡大率、断面をXY平面に揃える、および断面の位置と向きを優先の状態はオブジェクト情報パレットで編集できます。
|
このトピックに関する参考ビデオ（英語）を視聴するには、ここをクリックしてください（インターネット接続が必要）。 |
~~~~~~~~~~~~~~~~~~~~~~~~~
