溝形鋼

溝形鋼ツールと溝形鋼 - 3Dツールは、ツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

2.クリックして図面に図形を配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

パラメータ	説明
種類	希望する種類を選択して、適切な呼び径を表示します。
サイズ	溝形鋼のサイズを選択します。
座屈長さを表示	2D溝形鋼に座屈長さを表示するかどうかを選択します。
基準点を質量の中心に配置	2D溝形鋼の質量の中心に基準点を描画するかどうかを選択します。
質量中心位置を固定	質量中心位置を固定します。固定すると、質量中心は図形の挿入点のように動作し、図形の形状／サイズ／回転を編集しても質量中心位置は変わりません。
長さ（Vectorworksデザインシリーズが必要）	3D溝形鋼の長さを入力します。
サイズの変更	カスタムの溝形鋼サイズの指定フィールドを有効にする場合にこのオプションを選択します。

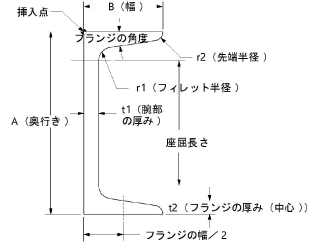

A（奥行き）	端点間の奥行きが表示されます。サイズの変更を選択している場合はカスタム値を入力できます。
B（幅）	フランジの幅が表示されます。サイズの変更を選択している場合はカスタム値を入力できます。
t2（フランジの厚み（中心））	フランジの厚みを表示します。サイズの変更を選択している場合はカスタム値を入力できます。
フランジの角度（度）	フランジの角度（度）が表示されます。サイズの変更を選択している場合はカスタム値を入力できます。
t1（腕部の厚み）	溝形鋼の腕部の厚みが表示されます。サイズの変更を選択している場合はカスタム値を入力できます。
r2（先端半径）	先端半径の値が表示されます。サイズの変更を選択している場合はカスタム値を入力できます。
r1（フィレット半径）	フィレット半径の値を表示します。サイズの変更を選択している場合はカスタム値を入力できます。
断面特性	断面特性は自動的に計算され、インチ系の図形の場合はインチ単位、メートル系の図形の場合はミリメートル単位で表示されます（選択した単位や、単位ダイアログボックスの単位表示設定は関係ありません）。
面積	溝形鋼の面積が表示されます。
X-X軸／Y-Y軸
慣性モーメント	水平方向（X-X）または垂直方向（Y-Y）の質量中心の軸の慣性モーメントを表示します。
断面係数	水平方向（X-X）または垂直方向（Y-Y）の質量中心の軸の断面係数を表示します。
断面二次半径	水平方向（X-X）または垂直方向（Y-Y）の質量中心の軸の断面二次半径を表示します。
