勾配を表示する

モード

ツール

ツールセット

該当モード：直線を描く

勾配寸法

寸法／注釈

勾配寸法ツールを使用して、画面に垂直の任意の角度の勾配を示します。

勾配寸法を作成するには：

ツールとモードをクリックします。

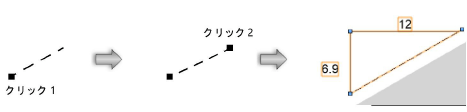

クリックして図面に図形を配置し、再度クリックして回転角度を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

パラメータ	説明

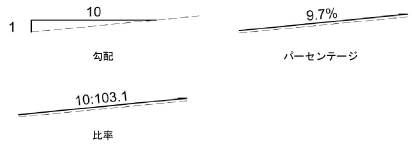

スタイル	勾配寸法のスタイルを選択します。
斜線を表示	破線を表示します。
記号の倍率（勾配のみ）	サイズを決定します。
分母の値（勾配および比率のみ）	勾配スタイルの傾斜では高さと距離の比率で「距離」部分を、比率スタイルの傾斜では高さと距離の比率で「高さ」部分を示す数値表現を指定します。
