角度拘束

複数の寸法拘束ツールがツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

2つの別個の図形間または単一図形の線分間の角度関係を拘束します。1つの図形または線分を回転させた場合、拘束先の図形または線分は角度を維持するよう調整を行います。

2つの図形間または単一図形の線分間の角度を拘束するには：

ツールをクリックします。

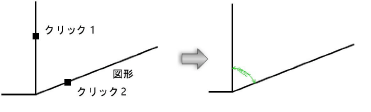

拘束する2つの図形の一方または線分をクリックします。

拘束するもう一方の図形または2つ目の線分をクリックします。

2つの図形間または線分間に、緑色の角度スナップマークが描かれます。
