任意角度方向の距離を拘束する

複数の寸法拘束ツールがツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

角度に関係なく、図形の辺、線分、または2点間の距離を拘束します。拘束は誤ってサイズ変更してしまう操作を防ぎ、元の距離を維持します。2つの異なる図形に拘束を設定している時に、一方の図形を編集すると、拘束されているもう一方の図形は、拘束された同じ距離を維持するよう移動します。

図形の辺または線分の距離を拘束するには：

ツールをクリックします。

拘束先の図形をクリックします。

図形に緑色の水平距離拘束マークが描かれます。

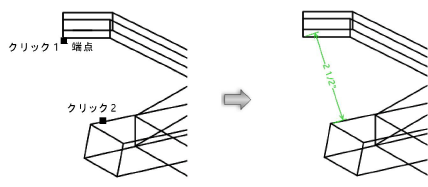

2点間の距離を拘束するには：

ツールをクリックします。

拘束する1つ目の点をクリックします。

拘束する2つ目の点をクリックします。

2点間に緑色の距離拘束マークが描かれます。
