半径の大きさを拘束する

複数の寸法拘束ツールがツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

単一の円弧または円の半径を拘束します。これは、円弧または円が誤ってサイズ変更されてしまうのを防ぐためです。

円弧または円の半径を拘束するには：

ツールをクリックします。

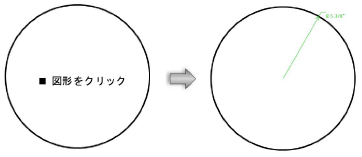

拘束する円弧または円をクリックします。

図形に緑色の半径拘束マークが描かれます。

半径拘束ツールは四分円には機能しません。
