チューブラリベット

モード

ツール

ツールセット

次のツール用のモード：シンボルツール

チューブラリベット

締結用部品

複数のリベットツールがツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

チューブラリベットを配置するには：

ツールとモードをクリックします。

クリックしてオブジェクトを配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

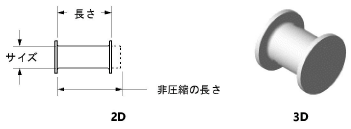

パラメータ	説明
サイズ	サイズをミリメートルで選択します。
長さ	カスタムの長さの値の場合は標準サイズにするを選択解除し、長さを入力します。
種類	リベットのタイプを1つ選択します。
作図の向き（2Dのみ）	2Dビューを選択します。
非圧縮の長さで表示（2Dのみ）	リベットの非圧縮の長さが表示されます。
標準サイズにする	長さがDIN規格のサイズに基づいて最も近い増分に自動的に調整されます。カスタムの長さの値を入力する場合は選択解除します。
中心線を表示（2Dのみ）	リベットに中心線を描画します。
