ウォーム

モード

ツール

ツールセット

次のツール用のモード：シンボルツール

ウォーム

機械部品

複数のウォームおよびウォームギヤツールが、ツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

ウォームを配置するには：

ツールとモードをクリックします。

クリックしてオブジェクトを配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

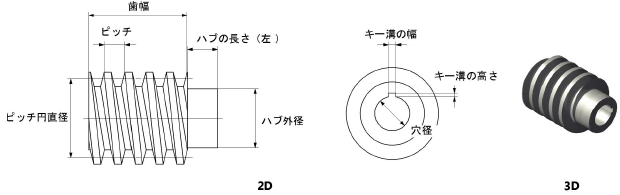

パラメータ	説明
ピッチ円直径	ピッチ円直径を入力します。
ピッチ	ピッチを入力します。
圧力角（度）	圧力角（度）を選択します。
ねじの条数	ねじの条数を選択します。
歯の形状	歯の形状の種類を選択します。
歯幅	歯（ウォーム）の幅を入力します。
ハブを描く	ハブを描画します。
ハブ外径	ハブ外径を入力します。
ハブの長さ（左／右）	左右両側のハブの長さを指定します。負の値は、ハブ面が凹部であることを示します。
穴を描く	穴を描画します。
穴径	穴径を入力します。
キー溝	キー溝がある場合は、正方形、長方形、またはカスタムサイズを選択します。正方形と長方形を選択すると、穴径に基づいたASME推奨サイズが適用されます。
キー溝の幅／キー溝の高さ	カスタムのキー溝のサイズの場合、キー溝の幅と高さの値を入力します。
作図の向き（2Dのみ）	2Dビューを選択します。
中心線を表示（2Dのみ）	中心線のあるウォームを描画します。
