点による切断モード
点による切断モードでは、指定した点で図形またはNURBS曲面を切断します。
指定した点で図形を切断する
|
モード |
ツール |
ツールセット |
ショートカット |
|
点による切断
|
切断
|
基本 |
L |
指定した点で図形を切断するには：
ツールとモードをクリックします。
指定した点で切断する図形をクリックします。
指定した点が複数の図形の交点になっている場合は、図形を選択ダイアログボックスが開きます。
<<または>>ボタンを使用して、分割する図形を強調表示させます。
図形が2つに切断されます。
円または四角形のような閉じた図形の場合、クリックした点で切断され結合していない図形に変換されます。一部の図形は実際に閉じておらず、2つの線分に分かれます。
指定した点でNURBS曲面を切断する
|
モード |
ツール |
ツールセット |
ショートカット |
|
点による切断
|
切断
|
基本 |
L |
点による切断モードでNURBS曲面を分割するには：
ツールとモードをクリックします。
切断するNURBS曲面をクリックします。
曲面の選択方法に関する詳細は、ソリッドの辺と面を選択するを参照してください。
曲面は、UおよびVのパラメータの方向に沿って、クリック点を通過するNURBS曲線で切断されます。

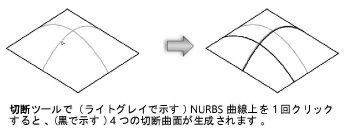

点が既存のNURBS曲線上にある場合は、曲面はUとV両方向に分離されます。
