図形をスキュー変形する

消しゴムツール、スキューツール、およびリサイズツールは、基本パレットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

スキューツールを使用し、図面上の固定点を基準点に用いて、四角形、隅の丸い四角形、多角形、円、長円、または曲線のすべての頂点を同時にスキュー変形（せん断）できます。これは、図形または図面の1点を画びょうで留め、画びょうで留めた点以外のすべての図形の点を変形させるイメージです。また、スキューツールを使用して3Dのように見せることができます。

図形をスキュー変形（せん断）するには：

変形する図形（複数可）を選択します。

ツールをクリックします。

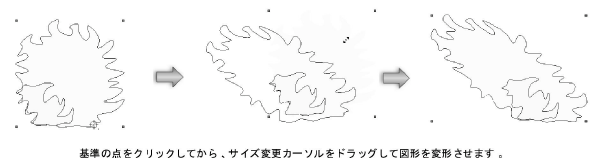

図面内の1点を基準の点としてクリックします。

図形をクリックし、サイズ変更カーソルをドラッグして図形を変形させます。プレビュー図形が表示されます。

クリックしてスキュー変形（せん断）する位置を設定します。
