ソリッドまたはNURBS曲面を曲げる

モード

ツール

ツールセット

ベンドソリッド

デフォーム

ソリッドまたはNURBS曲面を曲げるには：

ツールとモードをクリックします。

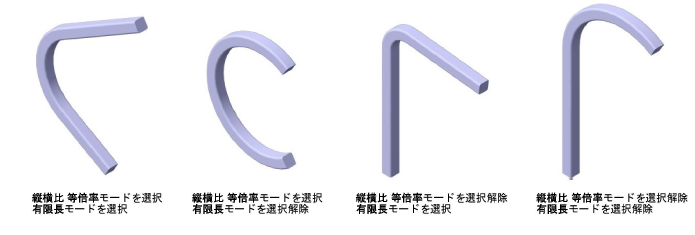

縦横比等倍率モードがデフォルトで選択されています。曲げは、曲げの軸の正の方向と負の方向の両方に適用されます。非対称の曲げが必要な場合は、ツールバーの縦横比等倍率モードを選択解除します。曲げは、曲げの軸の正の方向にだけ適用されるようになります。

有限長モードがデフォルトで選択されています。曲げは、曲げの軸の有限長に対してだけ適用されます。図形全体を曲げるには、ツールバーで有限長モードを選択解除します。

縦横比等倍率モードおよび有限長モードのステータスは、操作中でも任意のタイミングで変更できます。

3D図形の上にカーソルを移動すると図形が強調表示され、編集できることを示します。ソリッドまたはNURBS曲面をクリックして選択します。

複数の図形を選択するにはShift -クリックします。

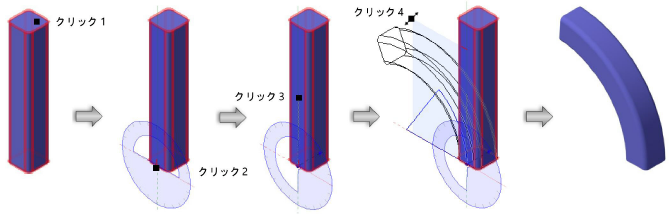

カーソルの周りに分度器のフィードバックグラフィックが表示されます。分度器を適切な曲げの軸の開始点に配置し、クリックします。

分度器のグラフィックは、図形を選択している場合にのみ表示されます。分度器を希望する場所に配置するには、場合により表示バーのアクティブな基準面リストを使用して、指定した平面をアクティブにする必要があります。

分度器のグラフィックがクリックした点に固定され、分度器の法線が表示されます。カーソルを移動すると、分度器が回転して曲げの軸が表示されます。線で曲げの軸の終点がプレビュー表示されます。クリックして曲げの軸を配置します。

有限長モードが選択されている場合は、曲げられる部分が（クリック2とクリック3で定義される）曲げの軸で区切られます。

カーソルを移動すると曲げの軸がカーソルに追従し、曲げられる図形のプレビューが表示されます。

正確な角度で曲げるには、Tabキーを押してデータバーにプラスまたはマイナスの値を入力します。Enterキーを押して曲げのプレビューを表示します。

クリックして操作を完了させます。汎用ソリッド図形が作成されます。
