平行に拘束する

複数の拘束ツールがツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

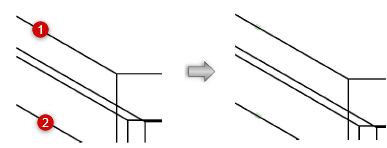

複数の線状図形を、互いに平行になるように拘束します。1つの図形を移動した場合、拘束されているもう1つの図形は、最初の図形に平行に維持されるよう移動します。拘束を設定する際に、線が平行でない場合、最初の線は2本目の線と平行になるように移動します。

線状図形が平行になるように拘束するには：

ツールをクリックします。

拘束する線または線分をクリックします。

拘束を作成する2本目の線または線分をクリックします。

2つの線の周りに、緑色の平行拘束マークが描かれます。
