2D図形から3D図形を作成する
|
コマンド |
作業画面：パス |
|
オブジェクトを3Dに変換 |
Architect 2023：建築＞機械 Landmark 2023：ランドスケープ＞機械 Spotlight 2023：舞台照明＞機械 |
オブジェクトを3Dに変換コマンドを使用すると、2D図形を3D図形に変換して、配置できます。
* 平歯車、ウォームギヤ、スプロケット、プーリーは、3D図形および3Dハブ図形に変換されます。
このコマンドは、選択した2D図形の3Dに相当する図形を作成します。3Dに相当するものがない2D図形を選択した場合は警告音が鳴り、図形を変換できないことを示す通知が表示され、図形の選択は解除されます。
|
3D図形に変換できる2D図形 |
|
|
|
袋ナット（インチ） 角度（AISCインチおよびメートル、BSI、JIS、ANZ、DIN） ラジアル玉軸受 軸受ロックナット かさ歯車 球平形鋼（BSI、JIS、DIN） 根角ボルト（インチ、メートル） 溝形鋼（AISCインチおよびメートル、JIS、ANZ、DIN） クレビスピン（インチ、メートル、DIN、ISO） 圧縮コイルばね- 1、2 円錐コイルばね 割ピン（インチ） 角用ばね ダウエルピン（インチ） 引っ張りコイルばね-正面、先端 アイボルト フランジ付き軸受-ひし形、角形 きり穴 ねじ穴（インチ、メートル） I形鋼（AISCインチおよびメートル、BSI、JIS、ANZ、DIN） 基礎ボルトL形（インチ、メートル） キー 刻み付きつまみナット（インチ、DIN） コーチねじ（インチ、メートル） |
止め座金（インチ、メートル、DIN、ISO） 針状ころ軸受 ナット（インチ、メートル、DIN、ISO） 平行ピン（DIN） ピローブロック軸受 平座金（インチ、メートル、DIN、ISO） プーリー* 角形鋼管（AISCインチおよびメートル、BSI、JIS、ANZ、DIN） 止め輪（インチ、DIN） E形止め輪（DIN） 大型リベット（インチ） 小型リベット（インチ） リベット（DIN） 円筒ころ軸受 円形ローラーチェーン 直線ローラーチェーン ローラーチェーン-オフセットリンク 鋼管（AISCインチおよびメートル、BSI、JIS、ANZ、DIN） ねじとナット（インチ、メートル、DIN、ISO） 止めねじ（インチ、メートル、DIN、ISO） 軸 タッピンねじ（インチ、メートル） |
肩付きねじ（インチ、メートル、DIN、ISO） スプロケット* 平歯車* ギヤラック 角形鋼管[正方形]（AISCインチおよびメートル、BSI、JIS、ANZ、DIN） スイングボルト スイングアイボルト テーパピン（インチ、DIN） 円錐ころ軸受 四角ボルト T形鋼（AISCインチおよびメートル、BSI、JIS、ANZ、DIN） スラスト軸受 つまみねじ（インチ） ねじりコイルばね-正面、先端 チューブラリベット（DIN） Uボルト H形鋼（AISCインチおよびメートル、BSI、JIS、ANZ、DIN） 蝶ナット（DIN） 蝶ナット2種-角、1種-半円、4種-ダイカスト、3種-プレス加工（インチ） 半月キー 木ねじ ウォーム ウォームギヤ* Z形鋼 |
2D図形から3D図形を作成するには：
2D図形を選択します。一度に複数の2D図形を選択できます。
コマンドを選択します。

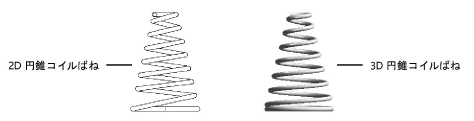

3D図形は2D図形と同じパラメータを使用して作成されます。
