角度拘束

複数の拘束ツールがツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

2つの別個の図形間または単一図形の線分間の角度関係を拘束します。1つの図形または線分を移動させた場合、拘束されているもう1つの図形は、角度を維持するよう移動します。

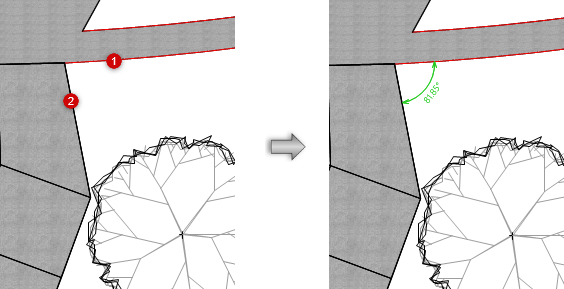

2つの図形間または単一図形の線分間の角度を拘束するには：

ツールをクリックします。

拘束する図形をクリックします。

拘束を作成する2番目の図形をクリックします。

2つの図形間または線分間に、緑色の角度スナップマークが描かれます。
