同一線上に拘束する

複数の拘束ツールがツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

2つの線状図形を片方の延長線上に拘束します。1つの図形を移動させた場合、拘束されているもう1つの図形は、同一線上のまま維持されるよう移動します。拘束を設定する際に、線が同一線上にない場合、最初の線は2本目の線と同一線上になるように移動します。

線状図形を同一線上に拘束するには：

ツールをクリックします。

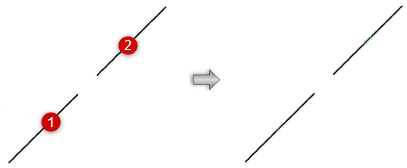

拘束する線または線分をクリックします。

拘束を作成する2本目の線または線分をクリックします。

2線上に緑色の同一線上拘束マークが描かれます。
