円、円弧を同心円上に拘束する

複数の拘束ツールがツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

円および円弧を同心円上に拘束します。円または円弧を移動させた場合、拘束されているもう1つの円または円弧は、その中心が揃ったまま維持されるよう移動します。拘束を設定する際に、図形が同心円上にない場合、最初の図形は、その中心が2番目の図形の中心に揃うよう移動します。

2つの円または円弧を同心円上に拘束するには：

ツールをクリックします。

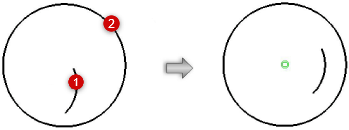

拘束する図形をクリックします。

拘束を作成する2番目の図形をクリックします。

2つの図形の中心に、緑色の同心円上拘束マークが描かれます。
