任意角度方向の距離を拘束する

ツール	作業画面：ツールセット
斜め距離拘束	Fundamentals 2024、Architect 2024、Spotlight 2024：寸法／注釈 Landmark 2024：基本

複数の拘束ツールがツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

角度に関係なく、2点（単一の線分または図形の辺の端点、あるいは2つの異なる図形の端点）間の距離を拘束します。拘束は誤ってサイズ変更してしまう操作を防ぎ、元の距離を維持します。2つの異なる図形に拘束を設定している時に、一方の図形を移動すると、拘束されているもう一方の図形は、拘束された同じ距離を維持するよう移動します。

単一図形の端点間の距離を拘束するには：

ツールをクリックします。

拘束する図形をクリックします。

図形に緑色の距離拘束マークが描かれます。

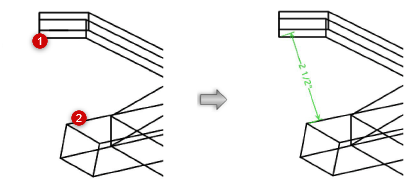

別々の図形の端点間の距離を拘束するには：

ツールをクリックします。

拘束する端点をクリックします。

拘束を作成する2番目の端点をクリックします。

2点間に緑色の距離拘束マークが描かれます。
