ねじ山

モード

ツール

ツールセット

ねじ山

詳細

ねじ山を挿入するには：

ツールとモードをクリックします。

クリックしてオブジェクトを配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

パラメータ	説明
直径	ねじ部の直径を入力します。
全長	ねじ山の全長を指定します。
ねじ部の長さ	ねじ部のみの長さを指定します。
ピッチ	ねじのピッチを入力します。
フィレット半径	フィレット半径を指定します。

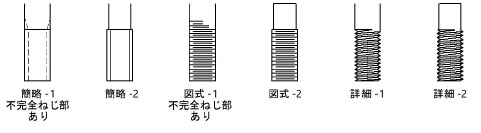

ねじ山の形状	ねじ山の表示スタイルを1つ選択します。スタイル1の場合、段部の直径はねじ部の直径と同じです。スタイル2の場合、段部の直径はピッチ円直径と同じです。
ねじ部の下面	平らまたは面取りを選択します。
ねじ山を表示	簡略のねじ山の形状の場合は、破線または実線を選択します。
不完全ねじ部を表示	簡略-1および図式-1のスタイルの場合に、不完全ねじ部が表示されます。
中心線を表示	ねじ山に中心線を描画します。
