3. JWSファイル変換

JWSファイル変換ではJWSファイルの取り込みのみ実行できます。

3.1. JWSファイルを取り込む

1. ファイル＞取り込む＞Jw_cad 取り込み...を選択し、ファイルオープンダイアログボックスが開いたら、取り込むファイルを選択します。

2 の手順を踏むとファイルが選択しやすくなります。

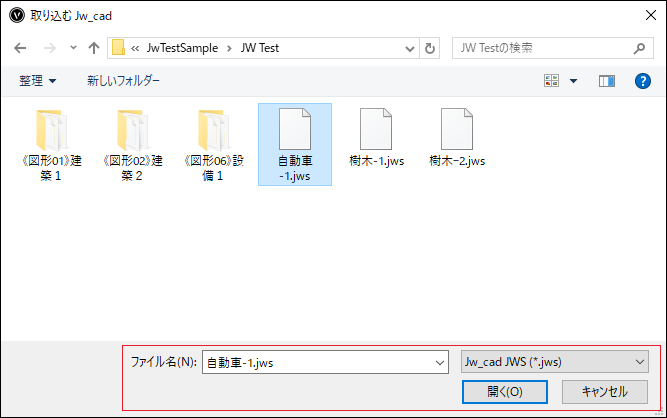

2. 右下のプルダウンメニューでファイルの種類Jw_cad JWS（* .jws）を選択後、取り込むJWSファイルを選択し、開くボタンをクリックします。

Macでの取り込み手順を次に記載しています。

MacでのJWW ファイル取り込み手順

1. ファイル＞取り込む＞Jw_cad 取り込み...を選択すると、ファイルオープンダイアログボックスが開きます。

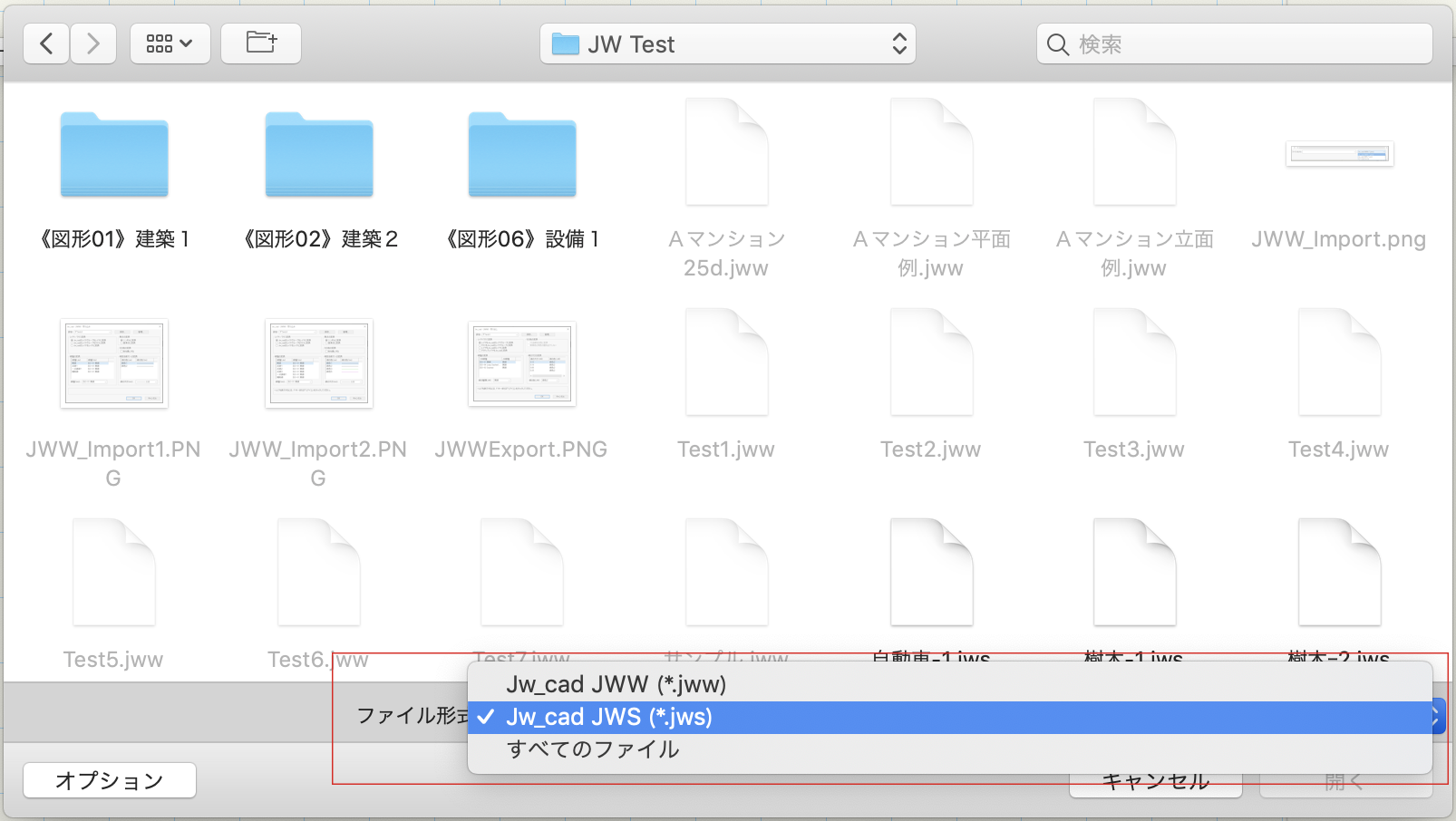

2. 左下のオプションボタンをクリックして、ファイル形式：のプルダウンメニューからJw_cad JWS（* .jws）を選択します。

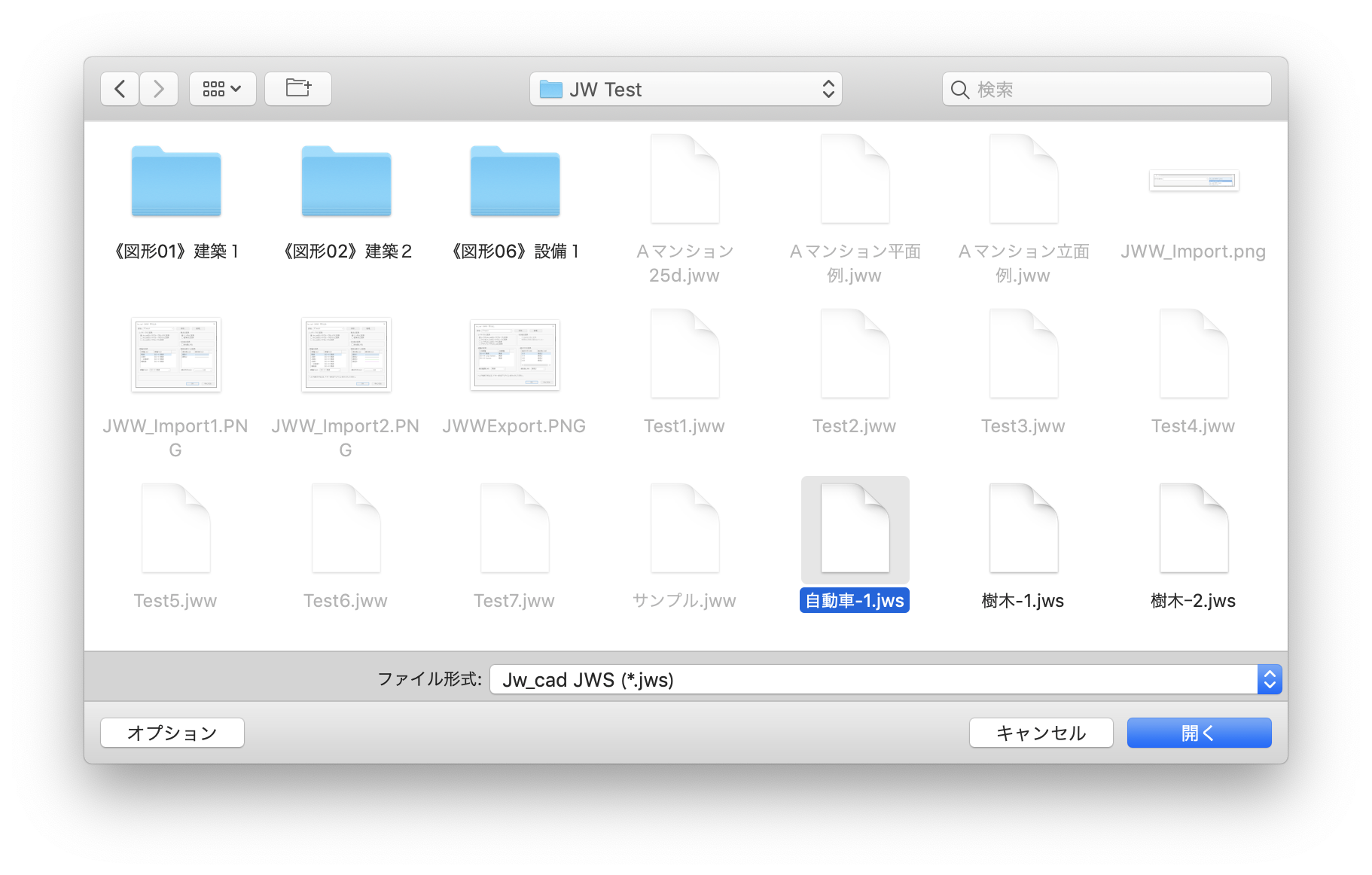

3. 取り込むJWSファイルを選択し、開くボタンをクリックします。

4. Jw_cad（JWS） 取り込みダイアログボックスが開きます。各項目の設定を行いOKボタンをクリックします。

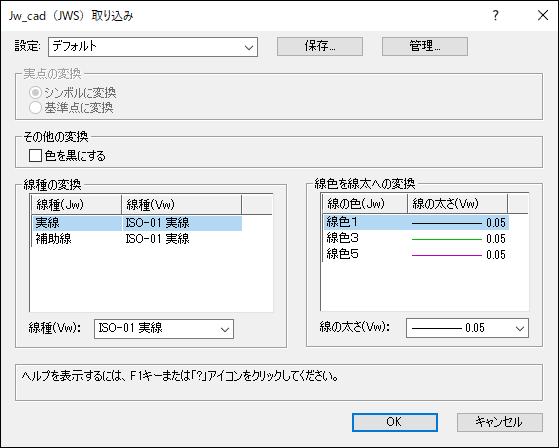

Jw_cad（JWS）取り込み
パラメータ	説明
設定： デフォルト ▼ ＜アクティブな設定＞ ▼ 保存済みの設定 ▼	プルダウンメニューから取り込み設定を選択します。
保存...	設定保存ダイアログボックスが開き、現在の設定に名前を付けて保存できます。
管理...	設定管理ダイアログボックスが開き、保存済みの設定の名前の変更・削除、および設定ファイルの移行ができます（設定ファイルの移行の詳細は、設定ファイルの移行を参照）。
実点の変換
シンボルに変換	Jw_cadの実点をシンボルに変換します。
基準点に変換	Jw_cadの実点を基準点に変換します。
その他の変換
色を黒にする	線の色を黒に変換します。
線種の変換	Jw_cadの線種（Jw） に対するVectorworksの線種を線種（Vw）：プルダウンメニューで設定します。
線色を線太への変換	Jw_cadでの線の色（Jw）に対するVectorworksの線の太さを線の太さ（Vw）：プルダウンメニューで設定します。
