三角形を作成する

ツール

ツールセット

三角形

基本

ArchitectおよびSpotlightの作業画面では、多角形ツールと三角形ツールは基本パレットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

三角形ツールには3つのモードがあります。三角形を描画する手順は各モード共通であり、開いたダイアログボックスに表示されるフィールドだけが異なります。

モード	制限
三辺指定	三角形の2辺の長さの合計が残りの1辺の長さより大きい必要があります。
二辺挟角指定	角度は180°未満にする必要があります。
二角挟辺指定	2つの角度の合計を180°未満にする必要があります。

三角形を作成するには：

ツールとモードをクリックします。

最初の辺の始点と終点をクリックして指定します。

三角形の設定ダイアログボックスが表示されます。使用可能なフィールドは、選択するモードによって異なります。

三角形の1辺の長さが表示されます。選択したモードに必要な残りのフィールドを入力します。

作図可能な2つの三角形が表示されます。残す方の三角形をクリックします。

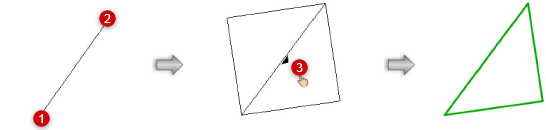

最初の2回のクリックで三角形の1辺を定義します。必要な設定を入力すると、作図可能な2つの三角形が表示されます。残す方の三角形をクリックします。
