エラーの表示と修正を行う

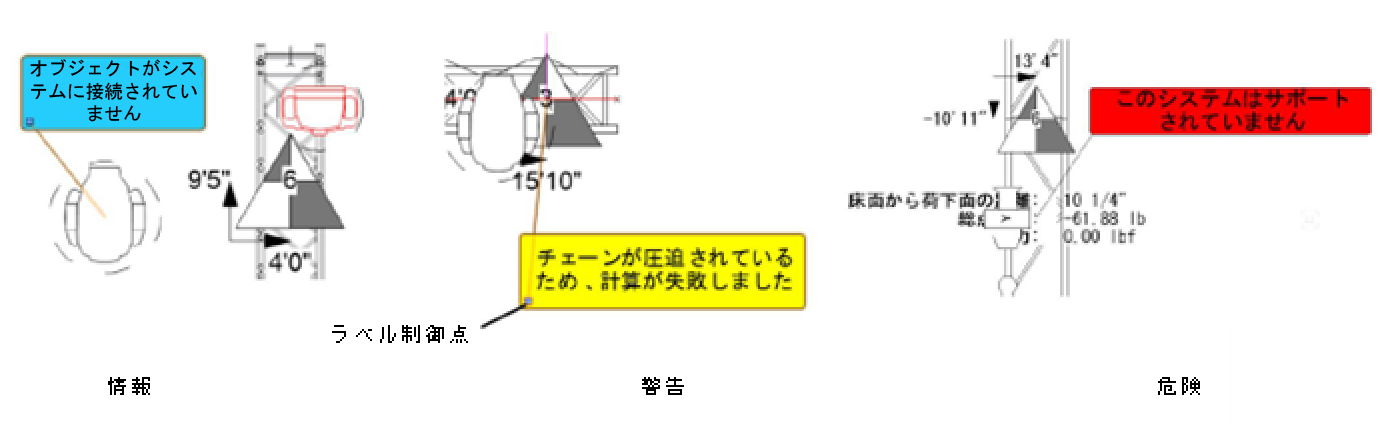

システムチェックまたは計算コマンドを実行すると、荷重計算結果の概観ダイアログボックスに図面の問題点が一覧表示され、各問題点を識別するラベルが自動的に図面に配置されます。図面内に、情報、警告、危険ラベルが表示されます。エラーのレベルに応じて、計算を続行できるようエラーを修正する必要があります。一部の通知は、エラーではあるものの、意図的または計画的なエラーを参照しているにすぎません。

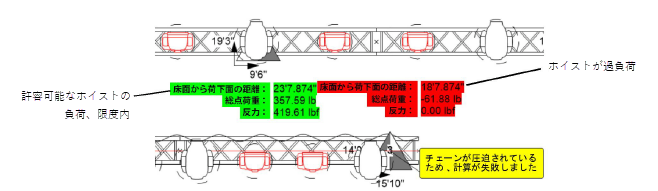

計算後、ホイストに反力が書き込まれ、負荷に応じてホイストラベルが色付けされます。
計算を続行するか、計算が有益となるようにするには、エラーを解決する必要があります。
エラー修正後に計算を再実行するか、計算結果を消去を選択します。
エラーのヘルプを表示する
エラーのヘルプを表示するには：
次のいずれかを実行します：
エラーメッセージを選択してから、オブジェクト情報パレットで詳細情報をクリックします。
エラーメッセージをダブルクリックします。
Vectorworksヘルプが開き、エラーメッセージとエラーを発生させた原因の説明、およびエラーを解決する方法の説明が表示されます。
エラーメッセージ
計算ではサポートが失敗する可能性があります。このシステムは適切にサポートされていません。
このシステムには、ホイストまたは吊り具などの追加の支持部が必要です。
チェーンにかかる圧力が許容値を超えています。計算を続行するには、この重大なエラーを修正してください（あるいは、Braceworks設定の二次解析を選択して、このようなエラーを計算から除外します）。
コーナートラスをトラスシステムに連結してください。
2つのリギングオブジェクトの断面が異なるため相互に連結できません。断面が合うようにリギングオブジェクトを置き換えてください。
分布荷重は1つの構造要素にしか連結できません。分布荷重を移動させて、1つだけに連結されるようにしてください。
分布荷重が、連結している構造要素の長さを越えることはできません。続行するには、構造要素を長くするか、荷重を短くしてください。
吊り具をトラスシステムに連結してください。
同じ場所でホイストが重複しています。ホイストを1つ削除してください。
Braceworks設定のジオメトリの精度値を小さくしてください。
連結されている荷重によってトラスのバランスが崩れており、Braceworks設定で指定した最大許容傾きのしきい値を超えています。
ホイストがたるんでいます。システムはサポートされていません。
チェーンの受ける圧力が大きすぎます。チェーンは計算に含まれません（Braceworks設定の二次解析が選択されています）。
IDが重複しているホイストが検出されています。各ホイストには、レポートや計算に使用する固有のIDが必要です。計算を続行するには、ホイストの番号を割り当て直してください。
システムが複雑すぎるため、コンピューターで使用できるメモリの容量を超えています。
連結されている荷重によってトラスのバランスが崩れていますが、Braceworks設定で指定した最大許容傾きのしきい値内に収まっています。
荷重に重さを割り当ててください。
荷重は吊り元の一部ですが、構造要素に割り当てることはできません。
荷重を計算できるようにするには、吊り元に連結された荷重の吊点が、吊り元の構造要素の上または近くになくてはなりません。荷重の調整ツールを使用して、荷重を再配置してください。
ホイストをトラスシステムに連結してください。
構造要素に荷重を追加してください。システムの計算を行うには、荷重を連結または連結解除する必要があります。
点荷重は1つの構造要素にしか連結できません。点荷重を移動させて、1つだけに連結されるようにしてください。
システム内に1つ以上のエラーが発生していて、構造計算が行えません。システムを計算できるように、報告されたエラーを修正してください。
連結されたトラスのセットをホイストまたはトラス接合部で支える必要があります。トラスおよび連結されて直線を構成するトラスには少なくとも2つの支持部が必要です。コーナーまたは曲線を含むトラスには3つの支持部が必要です。
リギングシステムが適切に支持されていません。システムを支持できるように追加のホイストまたは吊り具を連結してください。
システムが相互に依存しています。吊り下げ補正は使用しないでください。
他の構造要素によって生じた幾何学的制約から、ホイストを短縮または延長できません。
構造要素がシステムを作成できるように連結されていません。2つの構造に互換性があることを確認してください。
適切な連結を確立するには、サポートするリギングオブジェクトと天井吊り点のXまたはY座標が揃っている必要があります。
トラス接合部の受ける力または引張力が大きすぎます。トラス接合部は計算に含まれません（Braceworks設定の二次解析が選択されています）。
トラス接合部にかかる力または引張力が許容値を超えています。計算を続行するには、この重大なエラーを修正してください（あるいは、Braceworks設定の二次解析を選択して、このようなエラーを計算から除外します）。
「仮想的な」支持部に垂直方向の力が加わっています。これは、アウトリガーパイプの下にトラスラインがある場合や、トラスを側面に引っ張る逆2本吊りブライダルがある場合に起こります。
トラスシステムが適切にバランスされていません。「傾きのレポート」設定をアクティブにして詳細をご確認ください。
連結されている荷重によってトラスのバランスが崩れており、トラスシステムが傾いています。Braceworks設定で、傾きのレポートを選択して詳細を確認してください。
2つのトラスが交差して同じ空間を占めることはできません。要素を互いに重ならないように再配置してください。
2つの構造要素が同じ場所を占めることはできません。1つまたは両方のオブジェクトを移動させてください。
