基準線と図形間の角度

モード

ツール

ツールセット

ショートカット

基準線と辺

角度寸法

寸法／注釈

.（ピリオド）

基準線と辺の角度寸法を記入するには：

ツールとモードをクリックしてから寸法規格および単位を選択します。

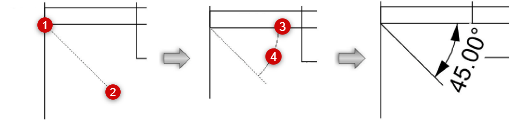

クリックして基準線の始点を設定します。

基準線のプレビューが表示されます。

再度クリックして基準線の終点を設定します。

カーソルがピックカーソルに変わります。

寸法を記入する図形の辺（および角度）をクリックします。

角度寸法のプレビューが表示されます。

異なる角度を選択する（たとえば反対方向を測定する）場合は、プレビューに目的の角度が表示されるまでカーソルを移動します。

再度クリックして寸法線を描き、寸法の角度を定義します。
