2図形の辺または面の間の角度

モード	ツール	ツールセット	ショートカット
辺	角度寸法	寸法／注釈	.（ピリオド）

2つの図形の辺または面の間の角度寸法を記入するには：

ツールとモードをクリックしてから寸法規格および単位を選択します。

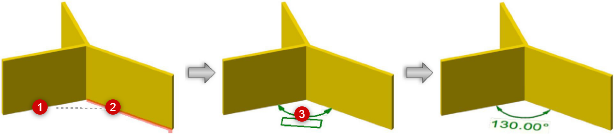

最初の図形の辺または面をクリックします。

プレビュー線が表示されます。

もう一方の図形の辺または面をクリックします。

角度寸法のプレビューが表示されます。

異なる角度を選択する（たとえば反対方向を測定する）場合は、プレビューに目的の角度が表示されるまでカーソルを移動します。

クリックして寸法の角度を定義します。



角度寸法

寸法を編集する
