円や円弧の内側の直径寸法

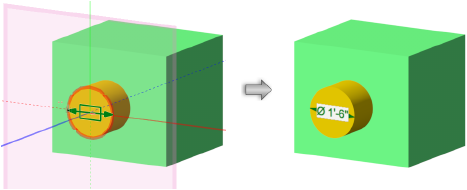

直径寸法（内側）モードでは、円または円弧の直径寸法を計測し、図形の内側に寸法を記入します。

円または円弧の内側に直径寸法を記入するには：

ツールとモードをクリックしてから寸法規格および単位を選択します。

寸法記入する円または円弧、またはそれらの内側をクリックします。

カーソルを移動して、寸法線の位置をプレビューします。

クリックして寸法線を配置します。
