JWWファイルを取り込む

1. 取り込む前の準備

Jw_CADで異なる縮尺のレイヤにて作図したデータを正確に取り込むには、統合ビューを無効にする必要があります。メニューからファイル＞書類設定＞ファイル設定を選択してファイル設定ダイアログボックスを開き、レガシー 2D機能タブで以下を設定してください：

• レガシーの2D機能を有効にする：オン
• 統合ビューを無効にする：オン

単一のJWWファイルを取り込みます。JWWファイルをVectorworksに取り込む際、レイヤ／クラス、線種、色などを設定することができます。

Vectorworksの背景色が白の時、JWWの線色が白（RGB値 255,255,255）に割り当てられているものは、線色を黒で取り込みます。

Vectorworksの背景色が黒の時、JWWの線色が黒（RGB値 0,0,0）に割り当てられているものは、線色を白で取り込みます。

2. 単一のJWWファイルを取り込む

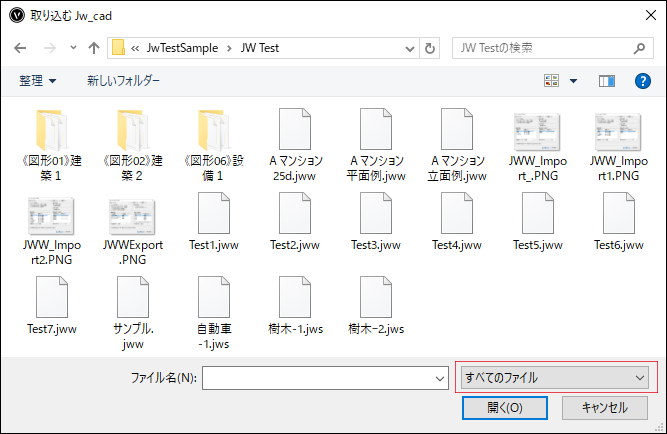

1. ファイル＞取り込む＞Jw_cad 取り込み...を選択し、ファイルオープンダイアログボックスが開いたら、取り込むファイルを選択します。

次の手順を踏むとファイルが選択しやすくなります。

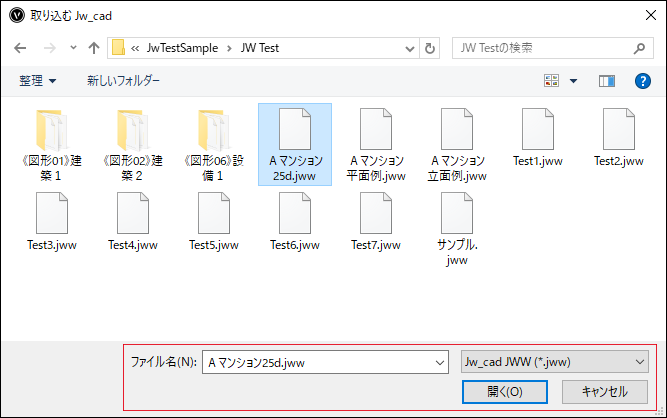

2. 右下のプルダウンメニューでファイルの種類Jw_cad JWW（* .jww）を選択後、取り込むJWWファイルを選択して開くボタンをクリックします。

Macでの取り込み手順を次に記載しています。

MacでのJWWファイル取り込み手順

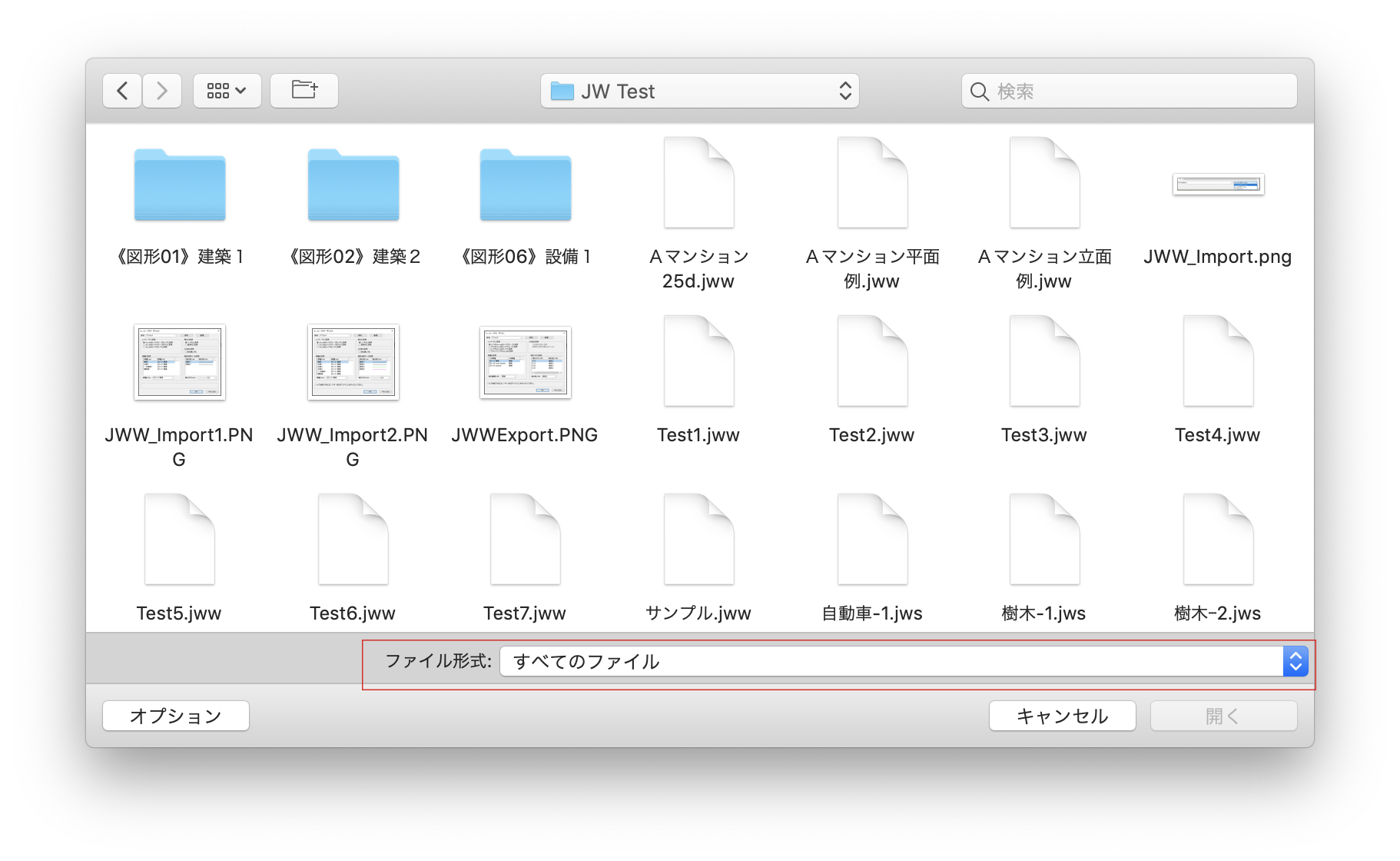

1. ファイル＞取り込む＞Jw_cad 取り込み...を選択すると、ファイルオープンダイアログボックスが開きます。

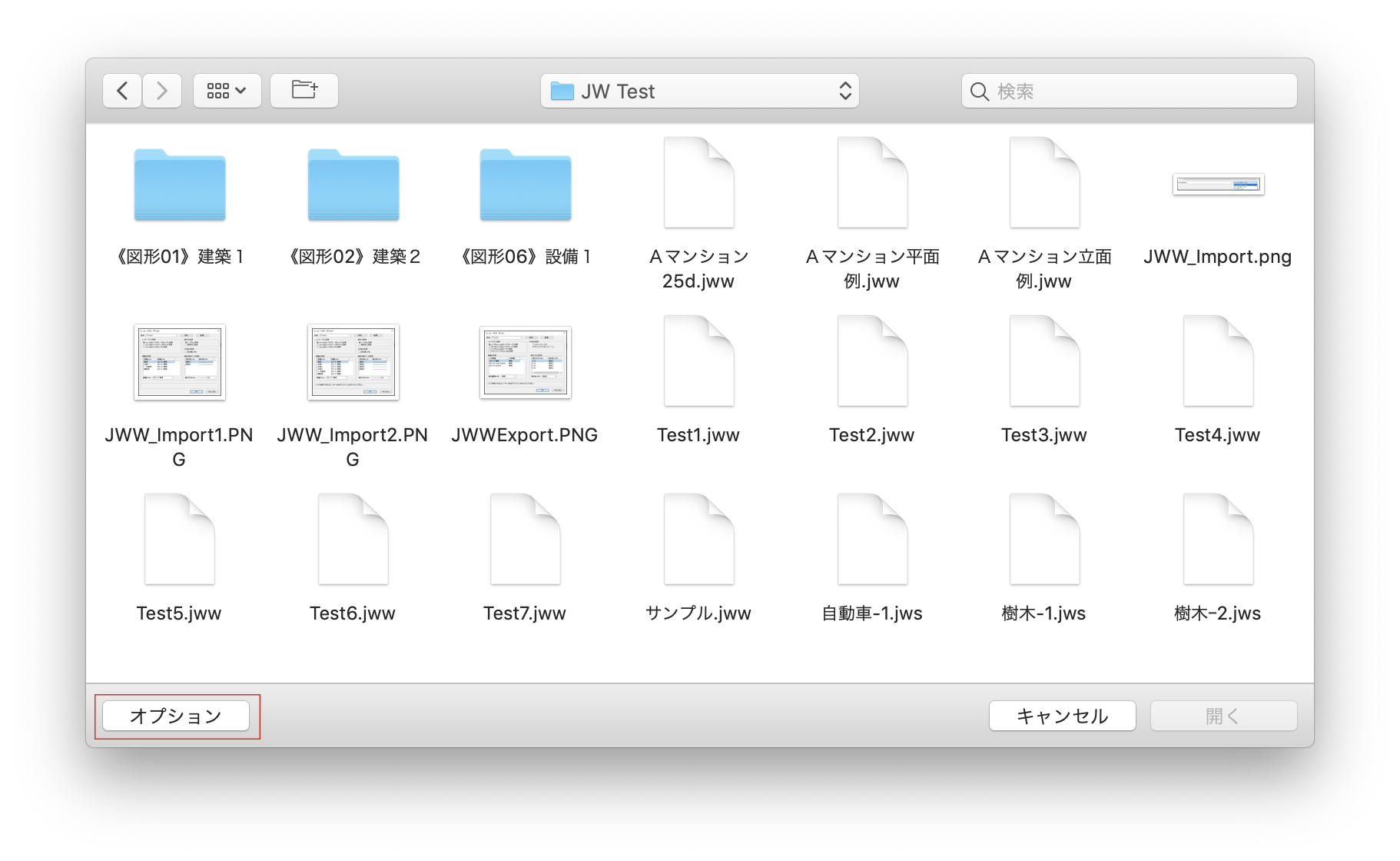

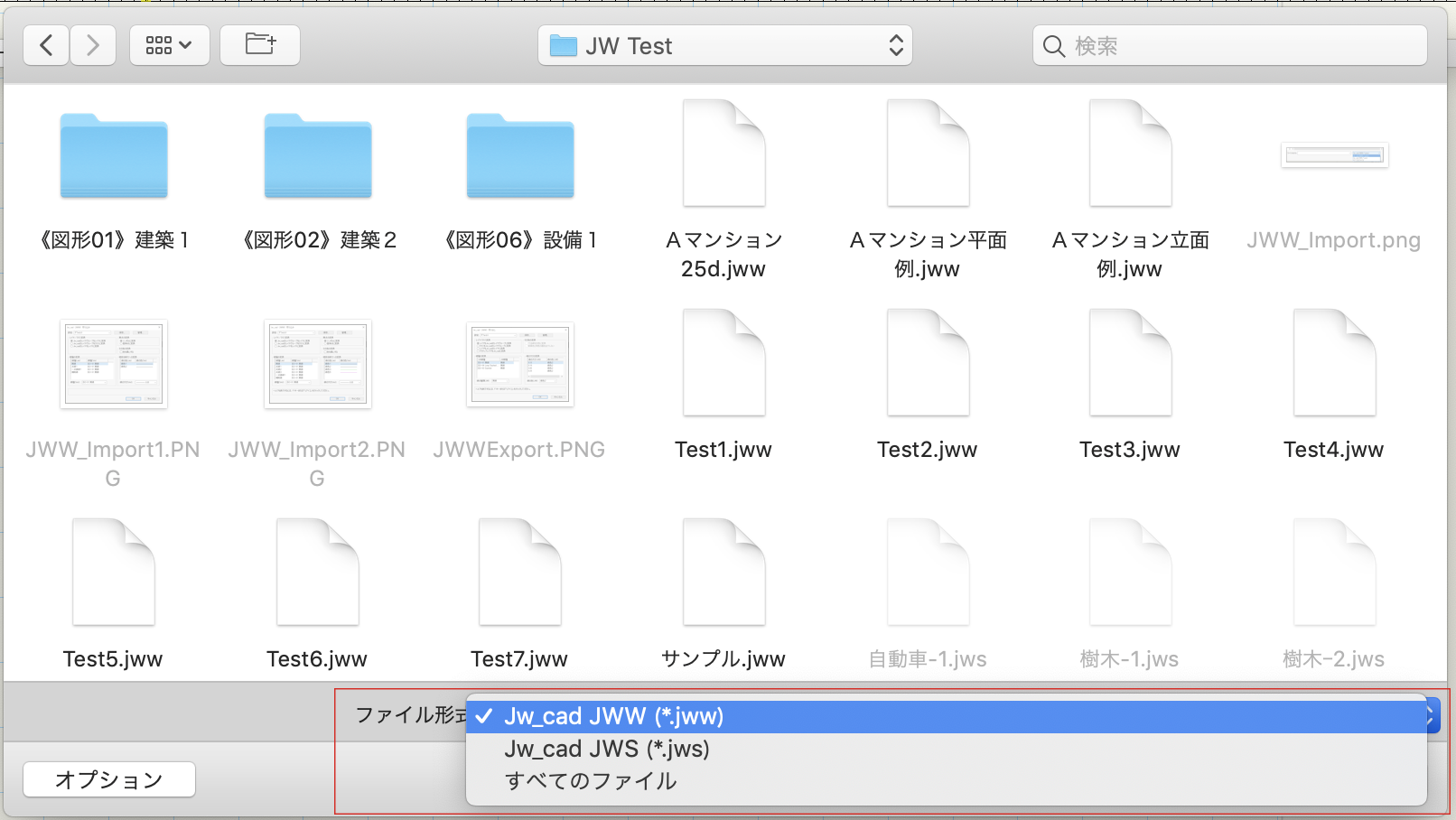

2. 左下のオプションボタンをクリックして、ファイル形式：のプルダウンメニューからJw_cad JWW（* .jww）を選択します。

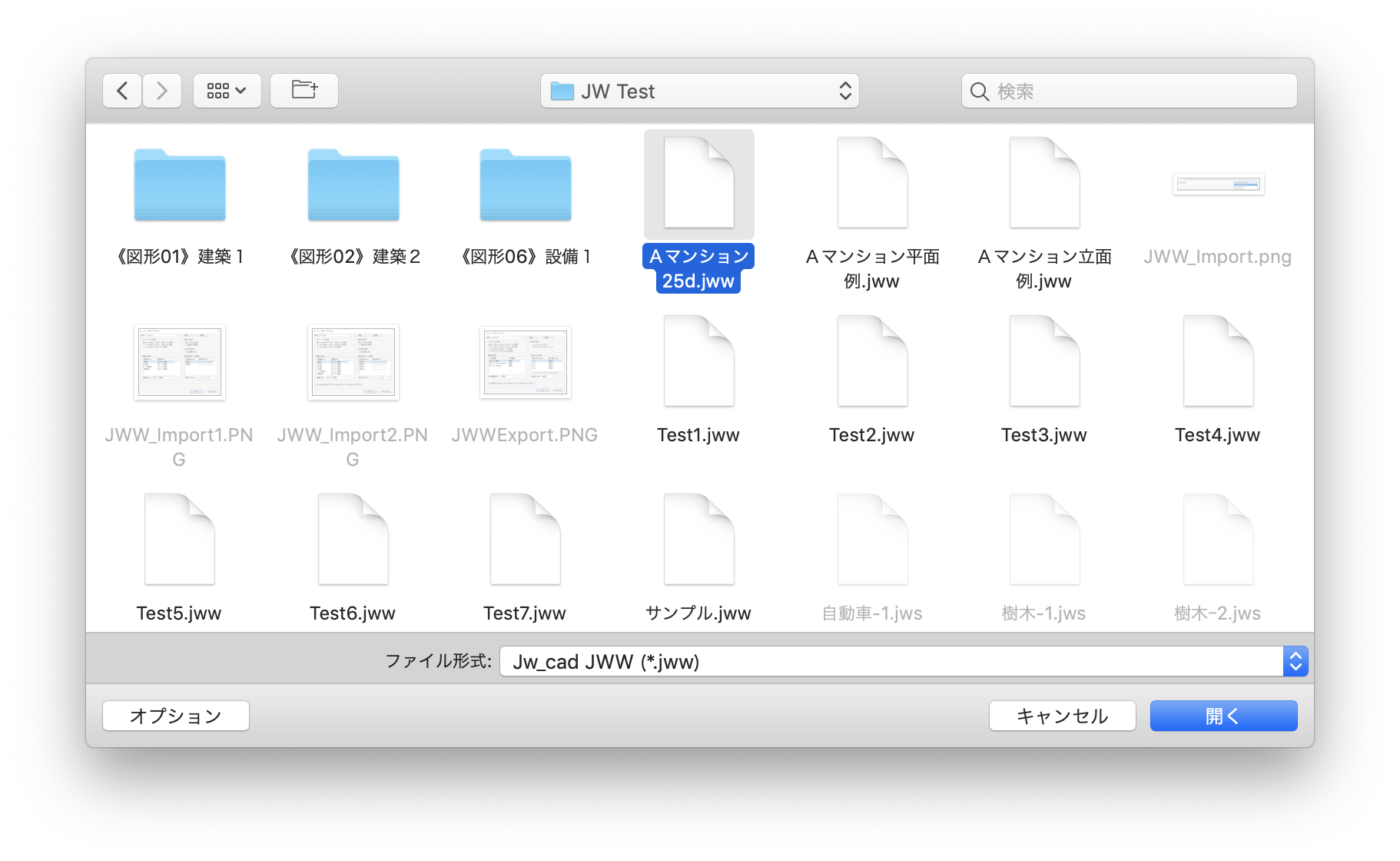

3. 取り込むJWWファイルを選択し、開くボタンをクリックします。

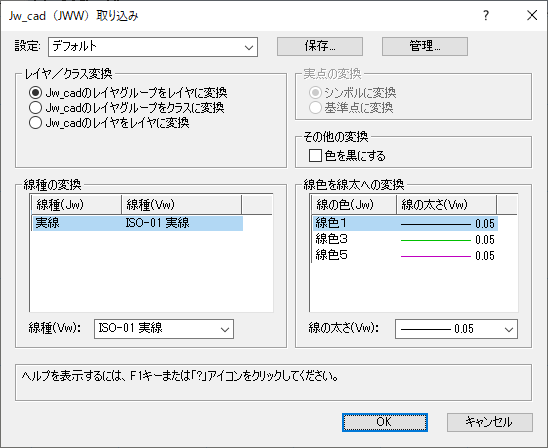

4. Jw_cad（JWW）取り込みダイアログボックスが開きます。



Jw_cad（JWW）取り込み
パラメータ	説明
設定： デフォルト ▼ ＜アクティブな設定＞ ▼ 保存済みの設定 ▼	プルダウンメニューから取り込み設定を選択します。
保存...	設定保存ダイアログボックスが開き、現在の設定に名前を付けて保存できます。
管理...	設定管理ダイアログボックスが開き、保存済みの設定の名前の変更・削除、および設定ファイルの移行ができます（設定ファイルの移行の詳細は、設定ファイルの移行を参照）。
レイヤ／クラス変換
Jw_cadのレイヤグループをレイヤに変換	Jw_cadのレイヤグループを Vectorworksのレイヤ、レイヤをクラスに変換します。
Jw_cadのレイヤグループをクラスに変換	Jw_cadのレイヤグループを Vectorworksのクラス、レイヤをレイヤに変換します。
Jw_cadのレイヤをレイヤに変換	Jw_cadのレイヤグループおよびレイヤを、Vectorworksのレイヤに変換します。
線種の変換	Jw_cadの線種（Jw）に対する Vectorworksの線種を線種（Vw）：プルダウンメニューで設定します。
実点の変換
シンボルに変換	Jw_cadの実点をシンボルに変換します。
基準点に変換	Jw_cadの実点を基準点に変換します。
その他の変換
色を黒にする	線の色を黒に変換します。
線色を線太への変換	Jw_cadの線の色（Jw）に対する Vectorworksの線の太さを線の太さ（Vw）：プルダウンメニューで設定します。

5. 各項目の設定を行い、OKボタンをクリックすると、Vectorworksへ図形が取り込まれます。

SXFの部分図などのデータを含むとき、縦横異縮尺の場合は、文字図形の高さは縦方向の縮尺を優先します。

SXFの点データは実点と置き換えます。
