押し出しおよびソリッドプリミティブを変形する

ツール

ツールセット

ショートカット

変形

基本

-（ハイフン）

変形ツールを使用して、押し出し、円筒、球、半球、円錐の高さや、テーパ押し出しの高さおよび角度を変更できます。

押し出し、円筒、球、半球、円錐、またはテーパ押し出しを変形するには：

変形したい図形を選択します。

ツールをクリックします。

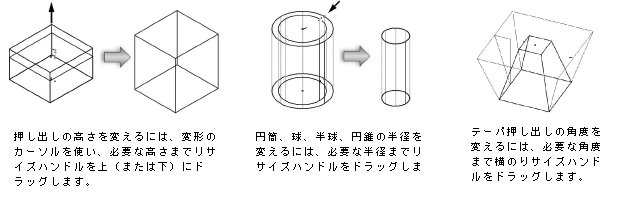

図形の上下にリサイズハンドルが表示されます。円筒、球、半球、および円錐図形には複数のリサイズハンドルが追加されます。テーパ押し出しの場合、リサイズハンドルは、高さを変えるために上部に1つ、テーパ角を変えるために横に1つ表示されます。

テーパ角が0度のテーパ押し出しには、下部にさらにリサイズハンドルが表示されます。

リサイズハンドルをクリック＆ドラッグして、図形の高さ、半径、またはテーパ角を変更します。

半径のリサイズハンドル上にカーソルを合わせると、標準の矢印カーソルが両矢印になります。高さのリサイズハンドル上に合わせると、カーソルは塗りつぶしのない両矢印になります。

図形が希望どおりの高さ、半径、または角度になったら再度マウスをクリックします。

別の方法としては、Tabキーを押してデータバーに高さ、半径、または角度の数値を入力します。

または、プッシュ／プルツールを使ってこれらの操作を実行します。押し出しの上面または底面を変更しても図形の種類は変わらず、押し出しのままとなります。
