GISレベルを追加する

モード	ツール	ツールセット
標準配置 頂点	GISレベル	GIS

GISレベルツールは、敷地計画ツールセットにあるレベルツールを修正したバージョンであり、地形モデルで使用するよりも、GISワークフローでのレポート作成や検証で便利なようにいくつか変更を加えています。

GISレベルツールと地質測点ツールを混同しないでください。GISレベルはどちらかというと情報系オブジェクトですが、地質測点では選択した座標系を使用して既知の測点を設定し、ファイルの地理的位置を確定します。

ファイルのジオリファレンスをまだ設定していない場合は、ファイルのジオリファレンス設定ダイアログボックスが開き、座標系を選択できます。ファイルのジオリファレンスを設定するを参照してください。ジオリファレンス設定していないレイヤ上でGISレベルを作成すると、ファイルの座標系が使用されます。後でレイヤのジオリファレンスをファイルの座標系とは異なる座標系で設定すると、そのレイヤ上のレベルには新しい座標系が使用されます。

1つまたは複数のGISレベルを挿入するには：

GISレベルツールを使用する前に、ジオロケーションツールを使用して図面のジオロケーションを設定すると共に（図面のジオロケーションを設定するを参照）、マップまたは衛星画像ビューに必要な場所とサービスを表示します。

ツールと配置モードをクリックします。標準配置は単一のGISレベルオブジェクトを配置し、頂点モードはクリックした多角形の頂点ごとにGISレベルを配置します。

サービスのプロバイダを選択します。選択に応じて、使用可能なモード（マップまたは衛星画像）が変わります。

背景イメージの表示モード（背景なし、マップ、または衛星画像ビュー）を選択します。

次のいずれかの操作を行います。

標準配置モードで一度クリックして、レベルを配置します。

頂点モードでクリックして頂点を設定し、各頂点にレベルを配置します。ダブルクリックして、レベルの配置を終了します。

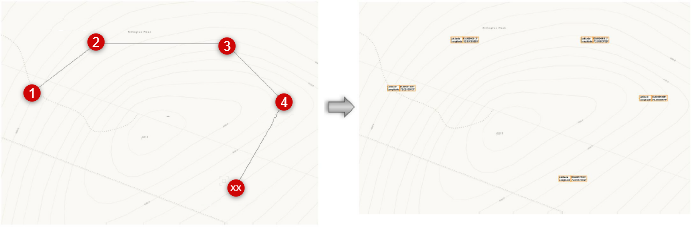

頂点モードでは、クリックするたびにレベルが配置されます。5つのレベルが配置されたこの例では、サービスに地形図が選択されています。

レベルオブジェクトの正確な座標が分かっている場合は、選択したGISレベルのオブジェクト情報パレットからジオロケーションを設定をクリックして移動します。

ジオロケーションを設定ダイアログボックスが開いたら、必要なレベル座標を入力します。これらの変更はプロジェクトのジオロケーションに影響しません。レベルが指定した座標に移動するだけです。

クリックすると、パラメータの表示／非表示を切り替えられます。クリックすると、パラメータの表示／非表示を切り替えられます。

レベルのパラメータに関する情報は、レベルオブジェクトを挿入するを参照してください。GISレベルツールは位置情報データの提供を主な目的としているため、このツールには特定のパラメータプリセットが含まれています。

レベルのモードは、2D／3D情報のみです。

オブジェクトのラベルパラメータは、緯度と経度の値に従い、位置を指す場合の表記に合わせて、デフォルトで座標点（NE）になっています。また、座標点（NE）と座標点（EN）の両方に、座標系の値が表示されます。緯度／経度と経度／緯度も使用できます。

座標点（XY）のラベルには、ユーザー原点座標が表示されます。

座標の単位パラメータは、デフォルトで度数（10進法）になっています。座標点（XY）のラベルを使用する場合は、値をファイルの単位、フィート、またはメートルに変更します。
