デザインレイヤからビューポートの表示設定を変更する

コマンド

パス

ビューポートに入る

加工

コンテキストメニュー

図形の編集モードでビューポートのデザインレイヤを編集する時に、オブジェクト、クラス、およびレイヤの表示設定の変更をビューポートに適用できます。ビューポートに表示されるデザインレイヤを編集するを参照してください。

オブジェクト、クラス、またはレイヤの表示設定の変更をデザインレイヤからビューポートに適用するには：

ビューポートを選択します。

コマンドを選択します。ビューポートを編集ダイアログボックスが開きます（このダイアログボックスのパラメータに関する説明は、ビューポートの修正を参照してください）。

デザインレイヤをクリックし、リストからデザインレイヤを選択して編集します。ビューポートが図形の編集モードで開きます。

あるいは、ビューポートを右クリックし、コンテキストメニューからデザインレイヤの編集を選択します。

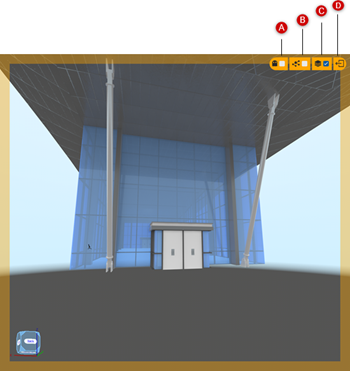

表示設定の変更をビューポートに適用するには、枠の右上隅にある表示設定アイコンの隣のチェックマークをクリックします。

図形の編集モードを終了してビューポートに戻ります。

A：オブジェクトの表示設定の変更をビューポートに適用する場合に選択します。

B：クラスの表示設定の変更をビューポートに適用する場合に選択します。

C：レイヤの表示設定の変更をビューポートに適用する場合に選択します。

D：ビューポートに戻ります。

クラスやレイヤのアイコンの隣にある矢印は、表示設定がスタイルで設定されており、ビューポートスタイルの編集ダイアログボックスからのみ編集できることを示しています。ビューポートスタイルを作成および編集するを参照してください。
