ツール |
ツールセット |
赤ペン
|
寸法/注釈 |
赤ペンツールを使用して赤ペンオブジェクトを作成します。赤ペンオブジェクトとは、図面での変更要求を示すタイムスタンプ付きの図形オブジェクトです。
複数のモードを使用できます。
オブジェクトまたは領域に赤ペンを引くには:
1. ツールとモードをクリックします。
2.設定をクリックして、赤ペンの設定ダイアログボックスを開き、ツールのデフォルトパラメータを指定します。パラメータは、後からオブジェクト情報パレットで編集できます。
クリックすると、パラメータの表示/非表示を切り替えられます。
3.改訂を行うデザインレイヤ上で、改訂領域を赤ペンで囲みます。
選択した作成方法に応じて、適切に赤ペンを作成します。これにより、スクリーンヒント、オブジェクトスナップ、およびブーメランモードを赤ペンの作成時に使用できるようになります。
4.赤ペンの設定ダイアログボックスが開きます。赤ペン情報と権限を入力します。
クリックすると、パラメータの表示/非表示を切り替えられます。

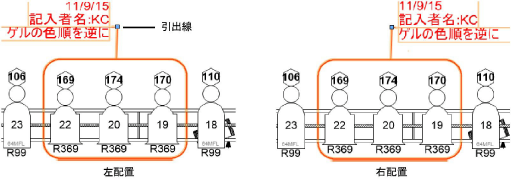

5.赤ペンオブジェクトに、現在の日付と訂正する図面が示されます。引出線をクリックし、目的の位置にドラッグして、赤ペンテキストを配置します。赤ペンが複数ある場合、引出線を整列コマンドを使用して読みやすくします(引出線を整列/均等配置するを参照)。
1つ以上選択した赤ペンオブジェクトのパラメータは、後からオブジェクト情報パレットで編集できます。
クリックすると、パラメータの表示/非表示を切り替えられます。
~~~~~~~~~~~~~~~~~~~~~~~~~
