ボルトナット

2.クリックしてオブジェクトを配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

パラメータ	説明
ボルトのタイプ（インチのみ）	ボルトのタイプを選択します。
ナットのタイプ（インチのみ）	ナットのタイプを選択します。
座金のタイプ	座金のタイプを選択します。
ボルトのサイズ	ボルトのサイズを選択します。

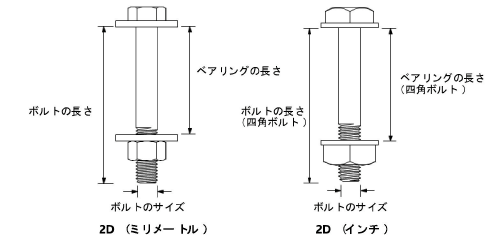

ベアリングの長さ	ベアリングの長さを指定するか、ベアリング底部の長さ制御点をクリック＆ドラッグして、ベアリングの長さを図で定義します。

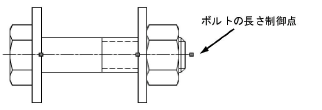

ボルトの長さ	カスタムの長さの値の場合は標準の長さを使用を選択解除し、ベアリングの長さに値を入力します。または、ボルトの長さ制御点をクリック＆ドラッグして、図で長さを制御します。
ねじ山の形状	ボルトのねじ山の形状を選択します。
上面の座金／上面止め座金／下面の座金／下面止め座金	上面の座金／上面止め座金／下面の座金／下面止め座金のあるボルトを描画します。
ナット	ナットのあるボルトを描画します。
作図の向き	2Dビューを選択します。
標準の長さを使用	ボルトの長さを、サイズに基づいて最も近い増分になるよう自動的に調整します。カスタムの長さを入力する場合は選択解除します。
ボルトの長さを調整	ベアリングの長さに基づいてボルトの長さを自動的に調整します。
中心線を表示	2Dボルトとナットに中心線を描画します。
