四角ボルト

四角ボルトツールと四角ボルト - 3Dツールは、ツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

2.クリックしてオブジェクトを配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

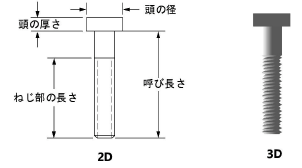

パラメータ	説明
サイズ	四角ボルトのサイズを、直径／インチ当たりのねじ数（インチ）または直径／ねじのピッチ（メートル）で指定します。
頭の径	四角ボルトの頭の径を指定します。
頭の厚さ	四角ボルトの頭の厚さを指定します。
呼び長さ	ボルトの呼び長さを指定します。
ねじ部の長さ	ねじ部の長さを指定します。
ねじ山の形状（2Dのみ）	ねじ山の形状を選択します。締結用部品オブジェクトのねじ山の形状を参照してください。
作図の向き（2Dのみ）	2Dビューを選択します。
中心線を表示（2Dのみ）	四角ボルトに中心線を描画します。
ねじ山を表示（3Dのみ）	ねじ山のある四角ボルトを描画します。
