タッピンねじ

タッピンねじツールとタッピンねじ - 3Dツールは、ツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

2.クリックしてオブジェクトを配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

パラメータ	説明
作図の向き（2Dのみ）	2Dビューを選択します。
種類	適切な呼び径を表示するために、インチまたはメートル系を選択します。

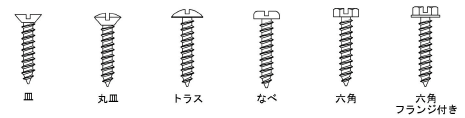

頭のタイプ	タッピンねじの頭のタイプを選択します。
頭の穴の形	穴の頭の形を指定します。
止めねじ先のタイプ	タッピンねじの止めねじ先のタイプを選択します。
呼び径	インチまたはメートル系の呼び径を選択します。
呼び長さ	ねじの頭の下の長さ（平頭ねじの場合は全長）を入力します。
ねじ山を表示	ねじ山のあるタッピンねじを描画します。
中心線を表示（2Dのみ）	タッピンねじに中心線を描画します。
