軸

軸ツールと軸 - 3Dツールは、ツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

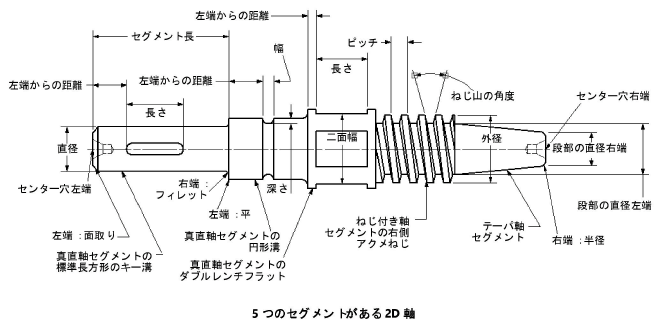

軸ツールを使用して、複数の真直軸セグメント、テーパ軸セグメント、およびねじ付きシャフトセグメントで構成される軸を作成できます。

軸セグメントを配置するには：

1.      ツールとモードをクリックします。

2.クリックしてオブジェクトを配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

3.軸部品セグメントを追加、削除、または変更するには、オブジェクト情報パレットの構成ボタンをクリックします（軸セグメントのプロパティを参照）。

~~~~~~~~~~~~~~~~~~~~~~~~~

軸セグメントのプロパティ
