軸セグメントのプロパティ

部品セグメントを追加、削除、または変更して、希望する軸オブジェクトを作成するには：

1. 図面ファイルで軸を選択し、オブジェクト情報パレットの構成ボタンをクリックします。

2.現在選択しているセグメントが強調表示されている時に、各タブの軸セグメントパラメータを指定して、軸を定義します。更新ボタンをクリックして、変更が行われた時にプレビューを動的に変更します。

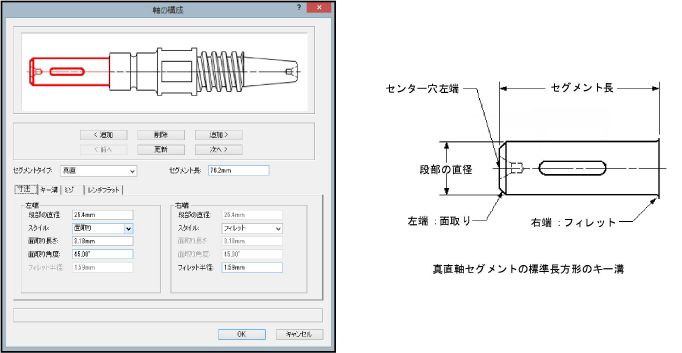

3.寸法タブをクリックして、軸セグメントの形状を指定します。

パラメータ	説明
<追加／追加>	軸セグメントを現在のセグメントの左側に追加するには<追加をクリックし、軸セグメントを現在のセグメントの右側に追加するには追加>をクリックします。
削除	現在の軸セグメントを削除します。
<前へ／次へ>	現在のセグメントの左側にある軸セグメントを選択するには前へをクリックし、現在のセグメントの右側にある軸セグメントを選択するには次へをクリックします。
更新	現在のセグメントのプレビューイメージを更新します。
セグメントタイプ	真直、テーパ、またはねじ付きの軸セグメントのタイプを選択します。
セグメント長	軸のセグメント長を指定します。

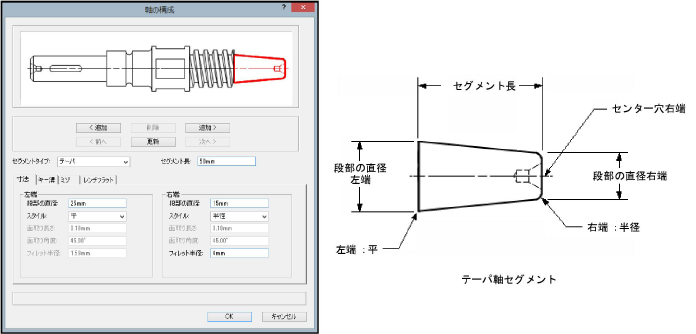

段部の直径	真直軸またはテーパ軸のセグメントの場合、端部の直径を入力します。
スタイル	真直軸またはテーパ軸のセグメントの場合、端部形状を選択します。
面取り長さ	真直軸またはテーパ軸のセグメントの場合、面取り／フレアの端部形状の長さを指定します。
面取り角度	真直軸またはテーパ軸のセグメントの場合、面取り／フレアの端部形状の角度の値を指定します。
フィレット半径	真直軸またはテーパ軸のセグメントの場合、フィレット／半径の端部形状の半径の値を指定します。
ねじ山の形状	ねじ付きセグメントの場合、ねじの種類（標準インチ系または標準メートル系）を選択するか、あるいは特殊ねじを選択してカスタムねじ、アクメねじ、または軸受ロックナットのねじ山のパラメータを指定します。このフィールドを選択することで、関連するねじサイズパラメータまたは特殊ねじボタンが有効になります。
インチサイズ	標準インチ系の場合、ねじのサイズとインチ当たりのねじ数を選択します。
メートルサイズ	標準メートル系の場合、ねじのサイズとピッチを選択します。
ねじ山の向き	ねじ付きセグメントの場合、左手ねじ山と右手ねじ山のどちらを描画するかを選択します。
テーパ方向	錐状パイプねじの場合、テーパが左向きか左向きかを選択します。

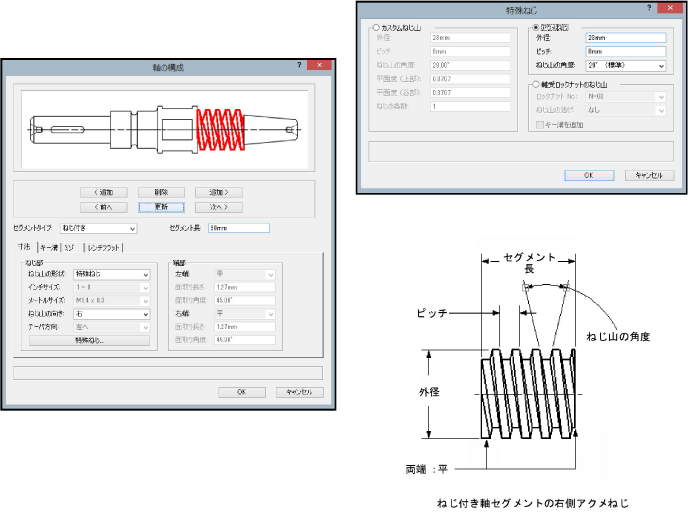

特殊ねじ	ねじ付きセグメントの場合、特殊ねじをクリックして、カスタムねじ、アクメねじ、または軸受ロックナットのねじ山のパラメータを指定します。 ● カスタムねじの場合、ねじの外径、ねじのピッチ、ねじ山の角度、ねじの上部（外径位置）と谷部（谷径位置）の両方の平面度、およびねじの条数を入力します。 ● アクメねじの場合、ねじの外径とねじのピッチを入力し、ねじ山の角度を選択します。 ● 軸受ロックナットのねじ山の場合、軸受ロックナット番号とねじ山の逃げの位置（ある場合）を選択し、必要に応じてキー溝を追加します。
左端／右端	ねじ付きセグメントの場合、左端と右端に対して平または面取りを選択します。
面取り長さ	ねじ付きセグメントの場合、面取りの端部形状の長さを指定します。
面取り角度	ねじ付きセグメントの場合、面取りの端部形状の角度の値を指定します。

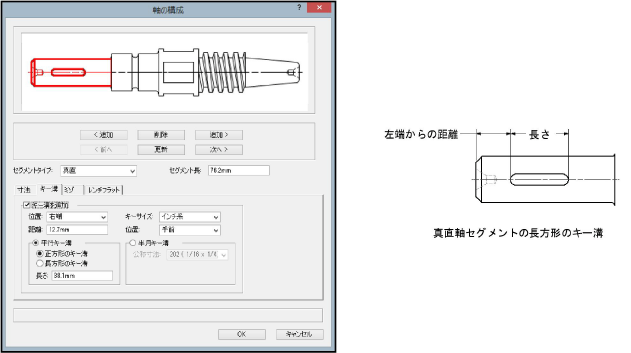

4.キー溝タブをクリックして、軸セグメントのキー溝の形状を指定します（真直軸のセグメントタイプのみ）。

パラメータ	説明
キー溝を追加	真直セグメントの場合、キー溝を追加を選択して、現在のセグメントにキー溝を追加します。
位置	キー溝の位置を左端と右端のどちらから測定するかを選択します。
距離	セグメントの端部からキー溝までの距離を入力します。
キーサイズ	インチ系とメートル系のどちらのキー溝を挿入するかを選択します。
位置	キー溝をセグメントの手前、上、下、裏側のどこに配置するかを選択します。
平行キー溝／角形キー溝	角形キー溝または平行キー溝を追加する場合に選択します。正方形または長方形のキー溝のいずれかを指定し、キー溝の長さを入力します。
半月キー溝	半月キー溝を追加します。公称寸法を選択します。

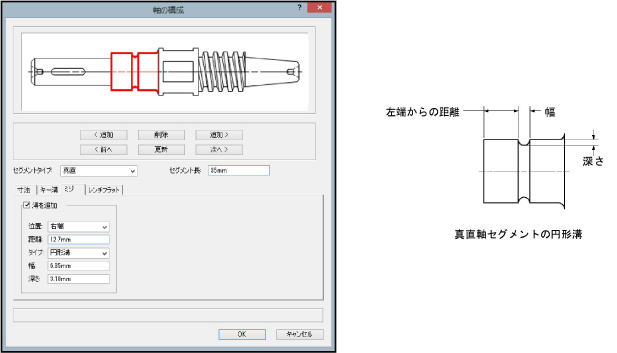

5.ミゾタブをクリックして、軸セグメントの溝の形状を指定します（真直軸のセグメントタイプのみ）。

パラメータ	説明
溝を追加	真直セグメントの場合、溝を追加を選択して、現在のセグメントに溝を追加します。
位置	溝の位置を左端または右端のどちらから測定するかを選択します。
距離	セグメントの端部から溝までの距離を入力します。
タイプ	円形溝、矩形溝、V形溝のどれを追加するかを選択します。
幅	溝の幅を入力します。
深さ	溝深さを入力します。

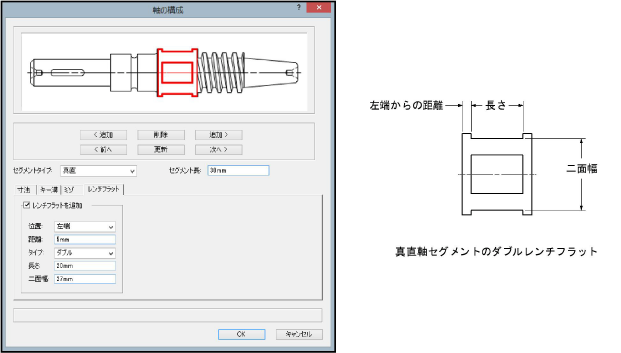

6.レンチフラットタブをクリックして、軸セグメントのレンチフラットの形状を指定します（真直軸のセグメントタイプのみ）。

パラメータ	説明
レンチフラットを追加	真直セグメントの場合、レンチフラットを追加を選択して、現在のセグメントにレンチフラットを追加します。
位置	レンチフラットの位置を左端と右端のどちらから測定するかを選択します。
距離	セグメントの端部から溝までの距離を入力します。
タイプ	シングルとダブルのどちらのレンチフラットを追加するかを選択します。
長さ	レンチフラットの長さを入力します。
二面幅	レンチフラットの二面幅を入力します。

7.パラメータを編集する場合は、オブジェクト情報パレットで構成をクリックするか、軸をダブルクリックして（または、コンテキストメニューから編集を選択して）、軸の構成ダイアログボックスを開きます。以下の追加パラメータはオブジェクト情報パレットで直接変更できます。

パラメータ	説明
構成	構成をクリックすると軸の構成ダイアログボックスが開きます。
センター穴を追加	センター穴のある軸を描画します。センター穴の形式（平またはベル）、サイズ、センターを描画する位置（軸の左端、右端、または両端）を選択します。
ねじ山を表示	2Dねじ付きシャフトのねじ山の描画方法を選択します。
中心線を表示	中心線のある2D軸を描画します。
ねじ山を表示	ねじ山のある3D軸を描画します。
ソリッドの作成	個別の3Dセグメントから汎用ソリッドを作成します。大きくて複雑な軸の場合は、これによりファイルサイズが非常に小さくなります。軸を編集する際にこのオプションを選択解除すると、編集の処理が速くなります。
