ギヤラック

モード

ツール

ツールセット

次のツール用のモード：シンボルツール

ギヤラック

機械部品

複数の平歯車、ギヤラック、ハブツールが、ツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

ギヤラックを挿入するには：

ツールとモードをクリックします。

クリックしてオブジェクトを配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

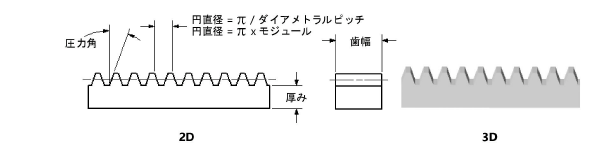

パラメータ	説明
基本寸法	ギヤラックを挿入する時に、ダイアメトラルピッチ（インチ系のサイズ）またはモジュール（メートル系のサイズ）のどちらを使用するかを選択します。
ダイアメトラルピッチ／モジュール（mm）	選択した挿入方法に対して、ダイアメトラルピッチとモジュールのいずれかを指定します。
圧力角	圧力角を選択します。
歯数	歯の数を入力します。
厚み	フランジの幅を入力します。
歯幅	ギヤラックの歯幅を入力します。
作図の向き（2Dのみ）	2Dビューを選択します。
すべての歯を表示	すべての歯を描画します。先端の歯だけを描画する場合は選択解除します。
フィレットを描く	フィレットされたギヤラックの歯を描画します。
ピッチ線を表示（2Dのみ）	ギヤラックにピッチ線を描画します。
