円錐ころ軸受

Architect 2023およびSpotlight 2023：機械部品

Landmark 2023：作業画面にツールを追加します
（作業画面をカスタマイズするを参照）。

複数のラジアル玉軸受、円筒ころ軸受、針状ころ軸受ツールが、ツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

円錐ころ軸受を挿入するには：

ツールとモードをクリックします。

クリックしてオブジェクトを配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

パラメータ	説明

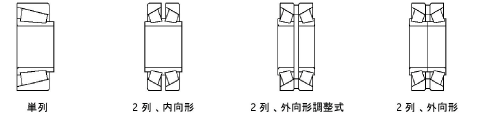

軸受の形式	さまざまな軸受の形式から選択します。

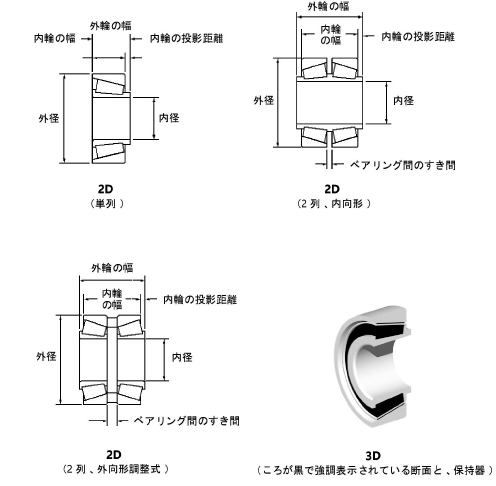

内径	軸受の内径を指定します。
外径	軸受の外径を指定します。
内輪の幅	内輪の幅を入力します。
外輪の幅	外輪の幅を入力します。
ベアリング間のすき間	ベアリング間のすき間を入力します。
内輪の投影距離	内輪の投影距離を指定します。
作図の向き（2Dのみ）	2Dビューを選択します。

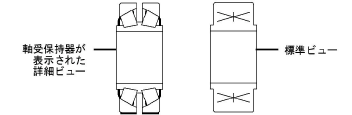

軸受保持器を表示	保持器が付いた軸受が表示されます。2D軸受に保持器を表示するには、詳細表示も選択する必要があります。
詳細表示（2Dのみ）	軸受（玉や保持器を含む）の詳細な2Dビューを表示するかどうかを指定します。
中心線を表示（2Dのみ）	軸受に中心線を描画します。
断面表示（3Dのみ）	軸受の断面を描画します。
ころを黒で表示（3Dのみ）	軸受のころを黒で強調表示します。
