ピローブロック軸受

モード

ツール

作業画面：ツールセット

ピローブロック

Design Suite 2025、Architect 2025、Spotlight 2025：機械部品

Landmark 2025：作業画面にツールを追加します
（作業画面をカスタマイズするを参照）。

ピローブロックツールとピローブロック - 3Dツールは、ツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

ピローブロック軸受を挿入するには：

ツールとモードをクリックします。

クリックしてオブジェクトを配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

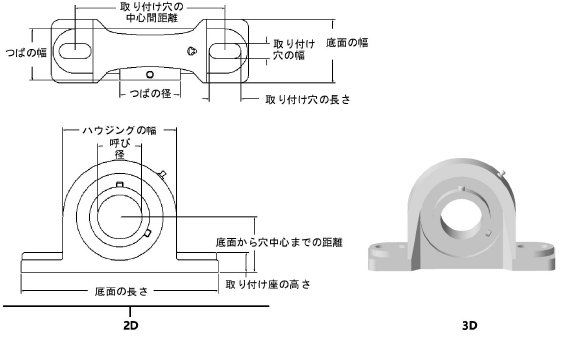

パラメータ	説明
サイズ	共通のピローブロック軸受のサイズを1つ選択します。関連するパラメータ値がオブジェクト情報パレットに表示されます。
カスタム寸法を使用	カスタムのパラメータ変更を適用します。
呼び径	穴径を指定します。
底面から穴中心までの距離	穴の中心から底面の下部までの長さを指定します。
ハウジングの幅	ハウジングの幅を入力します。
底面の長さ	底面の長さを設定します。
取り付け座の高さ	底面の厚みを指定します。
取り付け穴の中心間距離	取り付け穴の中心間距離を指定します。
取り付け穴の幅	取り付け穴の幅を指定します。
取り付け穴の長さ	取り付け穴の長さを指定します。
底面の幅	ブロック底面の幅を指定します。
つばの幅	つばの幅を入力します。
つばの径	つばの直径を入力します。
ねじのサイズ	止めねじのサイズを指定します。
作図の向き（2Dのみ）	2Dビューを選択します。
止めねじを表示	止めねじが表示されます。
グリースニップルを表示	グリースニップルが表示されます。
中心線と隠線を表示（2Dのみ）	2D軸受に中心線と隠線を描画します。
