オンスクリーンビューコントロール

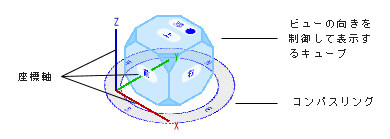

オンスクリーンビューコントロールは、デザインレイヤの図面領域の左下隅に表示されます。これによって、標準ビューのすばやい変更や、ドラッグによるフライオーバーの実行やカスタムビューの設定が行えます。設定に応じて、オンスクリーンビューコントロールには、座標軸、コンパスリング、および2D/平面：回転ビューや、ビューがワーキングプレーンに対して設定されている場合のインジケータといった、図面の向きに対する視覚的なヒントも表示されます。カーソルをキューブ上に重ねてマウスホイールでズームすると、カーソルの位置ではなく、ビューウインドウの中心がズームの原点として使用されます。

ワーキングプレーンビューを有効にすると、オンスクリーンビューコントロールの向きが変わってキューブの底面がワーキングプレーンに平行になり、底面はワーキングプレーンの配置を反映した色で表示されます。

マルチビューウインドウを有効にしている場合、オンスクリーンビューコントロールはアクティブなウインドウにのみ表示されます。

標準ビュー

オンスクリーンビューコントロールを使用すると、図面領域内で標準ビューを変更できます（標準ビューを使用するを参照）。

標準ビューに変更するには、次のいずれかの操作を行います：

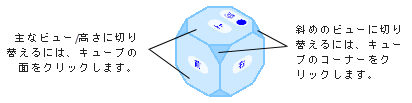

キューブの面または斜めの角をクリックして、関連する標準ビューに変更します。

2D／平面ビューに変更するには、キューブの上面が表示されているビューから、上面の2D／3D切り替えをクリックします。上面を表示するには、場合により現在の3Dビューを変更する必要があります。

2D/平面：回転ビューを使用できる場合は、2D切り替えをクリックすると、その回転ビューがアクティブになります（平面を回転するを参照）。



キューブの隠れた側面から基本的な標準ビューに変更するには、カーソルをキューブ面の最も近い辺の上に置き、隠れた側面の辺が強調表示されたらクリックします。隠れた角に設定された斜めのビューは直接選択できません。まず、キューブの必要な角にアクセスできるビューに変更します。

現在の標準ビューとは正反対のビューに変更するには、現在のビューの面または角をクリックします。

表示バーの現在のビューリストに、現在のビューの名前が表示されます。

フライオーバーおよびカスタムビュー

オンスクリーンビューコントロールを使用し、手動でモデルの視点を移動したり、カスタムビューを設定したりすることもできます。オンスクリーンビューコントロールのフライオーバー機能では、フライオーバーツールのビューの中心モードの動作、マウスの動きに対するフライオーバーの反応を制御するショートカットキー、およびフライオーバー設定ダイアログボックスで設定した回転速度が使用されます。フライオーバーを参照してください。

オンスクリーンビューコントロールを使用して、モデルの視点を移動するには：

オンスクリーンビューコントロールのキューブをクリックし、ドラッグしてビューの向きを変更します。フライオーバーカーソル  が表示されます。必要に応じてキューブ上のカーソルの位置を再調整したり、キューブの面や角をクリックしたりして適切な標準ビューに変更し、視点の移動を開始します。

オンスクリーンビューコントロールの表示

オンスクリーンビューコントロールのどの構成要素を表示するかを設定して、そのサイズと一部の構成要素の色を変更することができます。

オンスクリーンビューコントロールの構成要素の表示を制御するには：

（オンスクリーンビューコントロールが表示されているかどうかに関係なく）カーソルを図面領域の左下隅に向けて移動し、メニューボタンが表示されたらボタンをクリックします。

オンスクリーンビューコントロール設定のポップオーバーが開きます。

これらはアプリケーションの設定であり、ファイルの設定ではありません。

クリックすると、パラメータの表示／非表示を切り替えられます。クリックすると、パラメータの表示／非表示を切り替えられます。

オンスクリーンビューコントロールの一部の構成要素のサイズと色を変更するには：

環境設定で必要なサイズと色を設定します。インタラクティブ表示設定を参照してください。
