ドアと窓のインタラクティブな開き方
ドアと窓の開き方、または壁内のオブジェクトの向きは、2D／平面ビューの標準配置モードでドア／窓を挿入する時か、その後にセレクションツールを使用してインタラクティブに管理できます。開き方のインジケータを使用すると、オブジェクトの向きを簡単に設定でき、ドア／窓を編集する際に図面上でインタラクティブに屋内側設定を変更できます。描画したドア／窓を反映してオブジェクトのパラメータが自動的に更新されるため、正確なIFCデータとレポートを作成できます。ドア/窓アセンブリにおける個別のドア／窓ユニットの開き方もこの方法で制御でき、同様にアセンブリ全体の屋内側設定も制御できます。アセンブリのすべてのドア／窓ユニットは、アセンブリの屋内側設定に同期されます。
|
コントロール |
説明 |
|
開き方のインジケータ
|
オブジェクトを挿入または編集する時の壁内での向きを示し、さらにその向きを変更できます。開いた終端は、オブジェクトが開く方向を示します。 |
|
屋内側のインジケータ
|
オブジェクトの屋内側を示し、さらにその屋内側設定を変更できます。アセンブリオブジェクトの場合、使用できる屋内側のインジケータは1つだけであり、アセンブリおよびアセンブリ内のすべてのドアと窓の屋内側設定を制御できます。 |
インタラクティブなドアと窓の開き方はオブジェクトのパラメータにリンクしているため、開き方のオプションはオブジェクトスタイルのスタイル／インスタンス設定によって制限される場合があります。インタラクティブに変更できるのは、インスタンスで設定されたパラメータのみです。開き方のオプションは、オブジェクト自体のパラメータによって制限される場合もあります。たとえば、開き窓やドレーキップ窓には左側／右側のパラメータが存在しますが、ほとんどの窓には存在しません。開き方のインジケータの位置と色は、スタイルまたはインスタンスで設定された操作を反映しており、インタラクティブな動きは許容範囲内の変更に限定されています。選択したオブジェクトに開き方に関するパラメータが存在しない場合、開き方のインジケータはまったく表示されません。
|

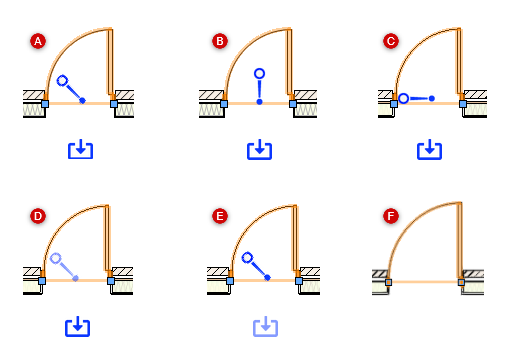

A：開き方に関する全方向のパラメータがインスタンスで設定されている場合。 B：蝶番側など、左側と右側の設定に関連するパラメータがスタイルで設定されているか、プラグインオブジェクトで使用できない場合。 C：開き方向など、内側と外側の設定に関連するパラメータがスタイルで設定されているか、プラグインオブジェクトで使用できない場合。 D：左側と右側の設定および内側と外側の設定に関連するすべてのパラメータがスタイルで設定されている場合、インジケータは半透明になります。 E：屋内側パラメータがスタイルで設定されている場合、矢印インジケータは半透明になります。 F：開き方に関するすべてのパラメータがプラグインオブジェクトで使用できない場合、開き方のインジケータは表示されません。 |
セレクションツールでドアまたは窓を編集する際、開き方のインジケータ上に移動するとハンドカーソルが表示されます。インジケータをクリックして新しい位置にドラッグします。向きが変わり、それに合わせて関連するパラメータが更新されます。
ドア／窓の屋内側をインスタンスで設定している場合は、屋内側の矢印アイコン上に移動するとハンドカーソルが表示され、オブジェクトの反対側にプレビューアイコンが表示されます。不透明な矢印アイコンをクリックして、屋内側を変更します。位置が変更されます。他のパラメータは変更されませんが、ドア／窓の反対側を基準にして設定されます。
次のコマンドとツールでも、オブジェクト反転後の向きに合わせて、ドア／窓のインスタンスによるパラメータが更新されます：
オブジェクト情報パレットの反転
水平反転コマンド
垂直反転コマンド
ミラー反転ツール
壁用シンボル配置ツール（プラグインオブジェクトとシンボルの場合）
繰り返しユニットツール（シンボルとして保存したドア／窓の場合）
