円形ローラーチェーン

Architect 2023およびSpotlight 2023：機械部品

Landmark 2023：作業画面にツールを追加します
（作業画面をカスタマイズするを参照）。

複数のローラーチェーンツールが、ツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

円形ローラーチェーンを配置するには：

ツールとモードをクリックします。

クリックしてオブジェクトを配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

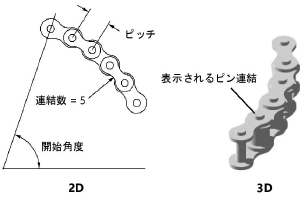

パラメータ	説明
ローラーチェーン番号	ANSIまたはISO規格のローラーチェーン番号を選択します。ピッチは参照用に表示されます。
歯数（スプロケット）	関連するスプロケットの歯数を入力します。
ピッチ円直径（参照用）	ピッチ円直径をピッチの値と歯数に基づいて表示します。
開始角度	チェーンの開始角度を指定します。
連結数	チェーンの連結数を入力します。これらは、チェーンの終端に足されるか、引かれます。
方向	時計回りまたは反時計回りを選択します。
ピン連結で開始	チェーン部をピン連結で開始します。選択しない場合、チェーン部はローラー連結で開始されます。
ピンを表示（3Dのみ）	ピンを描画します。
中心に基準点を配置	中心に基準点があるローラーチェーンを描画します。
