直線ローラーチェーン

モード

ツール

作業画面：ツールセット

直線ローラーチェーン

Architect 2023およびSpotlight 2023：機械部品

Landmark 2023：作業画面にツールを追加します
（作業画面をカスタマイズするを参照）。

複数のローラーチェーンツールが、ツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

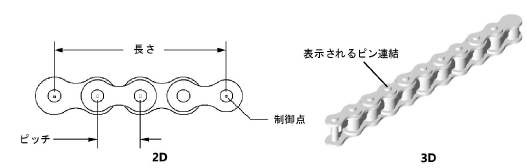

2D直線ローラーチェーンは2点型オブジェクトですが、3D直線ローラーチェーンは1点型オブジェクトです。

直線ローラーチェーンを配置するには：

ツールとモードをクリックします。

クリックしてオブジェクトを配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

パラメータ	説明
ローラーチェーン番号	ANSIまたはISO規格のローラーチェーン番号を選択します。ピッチは参照用に表示されます。
長さ（2Dのみ）	ここに値を入力するか、チェーンの制御点の1 つをクリックしてドラッグすることで、2D ローラーチェーンの長さを指定します。長くすると連結数が増えます（選択したピッチによって異なります）。
連結数	連結数を入力します。長さによって自動的に調整されます。
ピン連結で開始	チェーン部をピン連結で開始します。選択しない場合、チェーン部はローラー連結で開始されます。
ピンを表示（3Dのみ）	ピンを表示します。
