引張コイルばね（正面図と3D）

モード

ツール

作業画面：ツールセット

引張コイルばね

引張コイルばね- 3D

Architect 2023およびSpotlight 2023：機械部品

Landmark 2023：作業画面にツールを追加します
（作業画面をカスタマイズするを参照）。

複数の引張コイルばねツールが、ツールセットの同じ位置にあります。表示されているツールの上でマウスをクリックしたままにすると、ポップアップツールリストが開いて目的のツールを選択できます。

引張コイルばね（正面図または3D）を配置するには：

ツールとモードをクリックします。

クリックしてオブジェクトを配置し、再度クリックして回転角を設定します。ファイルで初めてこのツールを使用する場合は、プロパティダイアログボックスが開きます。デフォルトパラメータを設定します。パラメータは、後からオブジェクト情報パレットで編集できます。

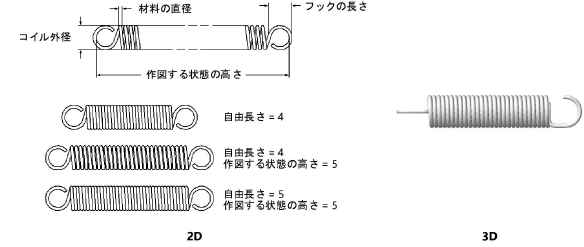

パラメータ	説明
コイル外径	ばねのコイル部の外径を指定します。
材料の直径	材料の直径を入力します。
自由長さ	引き伸ばされていない（力が加えられていない）時のばねの長さです。
作図する状態の高さ	ばねを作図する状態の高さの値を指定するか、ばねの制御点をクリック＆ドラッグして画面上で長さを定義します。
フックの形状	ばねの端部の形状を選択します。
フックの長さ	ばねの端からフックの上部までの長さを入力します。
フック対向角90度（3Dのみ）	互いに対して直角の3Dフックを作成する場合に選択します。
巻き方向	左または右のいずれかの巻き方向を選択します。
作図の向き（正面図のみ）	2Dフックのビューを選択します。
表示（正面図のみ）	2Dばねの表示モードを選択します。
作図する状態の長さを自由長さに設定する（正面図のみ）	ばねの自由長さの値を、強制的に作図する状態の長さの値に等しくします。これにより、作図する状態の長さで堅く巻きつけられたコイルが表示されます。
コイル部分の作図（正面図のみ）	ばねのコイル部分すべてを描画します。
中心線を表示（正面図のみ）	ばねに中心線を描画します。
