データタグの設定

引出線を表示

タグに引出線を描画します。引出線のパラメータを指定します。

引出線の種類

ラインタイプとして、直線、円弧、またはベジェを選択します。

水平線の初期設定長さ

引出水平線の初期設定の長さを入力するか、水平線がない場合は0（ゼロ）を入力します。配置後は、水平線の制御点を移動して長さを調整できます。

緑色のフィールド項目は、タグの単位が実寸表示優先であることを示します。黒色のフィールド項目は、縮尺追従の単位であることを示します。

引出線の半径

引出線の種類が円弧の場合は、円弧の半径を用紙の単位で入力します。

マーカー

引出線の終点にマーカーが追加されます。マーカースタイルを選択します。詳細は、次を参照してください： マーカー属性

引出線/水平線のクラス

既存のクラスを選択するか、新しいクラスを作成します。<データタグのクラス>を選択すると、データタグと同じクラスに引出線が配置されます。

水平位置

水平線を引出線から左または右に延長するかどうかを指定します。タグの位置に従って自動的に水平線の位置を変えるには、自動を選択します。

オブジェクトと_を共に移動

関連付けられたオブジェクトの移動時に、タグ全体を移動するか、引出線の終点のみを移動するかを指定します。

追加連結ポイントを有効

引出線を、タグレイアウトの基準点で定義した最も近い連結ポイントでタグに連結できるようにします。

壁/オブジェクトに揃える

関連付けられたオブジェクトの角度に合わせてタグが回転します。壁の場合、データタグは壁に挿入されているかのように回転します。

壁の配置基準

タグの位置を揃える壁の部位を、中心線、壁の左面または右面、あるいは任意に設定から指定します。

タグデータ編集ダイアログボックスを常に表示

図面にタグを配置するたびにデータ入力ダイアログボックスが表示されるようにします。

倍率

ラベルの倍率を調整します：

縦横比 等倍率にすると、指定した倍率で幅と高さが均等に変更されます。

縦横比 個別にすると、幅がX 倍率で、高さがY 倍率で変更されます。

スケールテキスト

倍率を使用してラベル文字の倍率を調整します。倍率を個別に設定する場合、文字のサイズはX 倍率で制御され、文字の位置は両方の倍率で制御されます。

X／Y倍率

ラベルを伸縮する倍率を入力します（たとえば、2と入力するとラベルのサイズは倍に拡大され、0.5と入力すると元のサイズの半分に縮小されます）。

タグレイアウトを編集

編集モードに入り、タグの形状と、タグ上に表示されるテキストフィールドを定義できます。次を参照してください： データタグレイアウト

オフセット基準

タグをオフセットする場合に、タグ付けされるオブジェクトの座標系を基準にするか、または用紙基準を基準にするかを指定します。

オブジェクトの向きオプションには、2D／平面ビューが必要です。

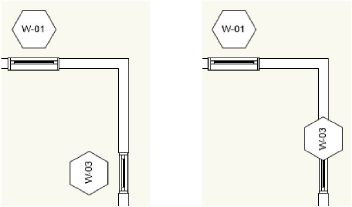

オブジェクトの向きに基づいたY方向へのオフセット（左）と、用紙基準に基づいたY方向へのオフセット（右）

Xオフセット／Yオフセット

注釈平面に投影された、関連付けられたオブジェクトの枠の中心からのXおよびYオフセットを入力します。

緑色のフィールド項目は、タグの単位が実寸表示優先であることを示します。黒色のフィールド項目は、縮尺追従の単位であることを示します。

引出線の長さ

引出線タブで引出線を表示を選択している場合は、デフォルトの引出線の長さを入力します。

緑色のフィールド項目は、タグの単位が実寸表示優先であることを示します。黒色のフィールド項目は、縮尺追従の単位であることを示します。

引出線の角度

引出線タブで引出線を表示を選択している場合は、デフォルトの引出線の角度を入力します。

フィールドラベル

タグレイアウトおよびタグデータ編集ダイアログボックスで表示されるテキストを、このフィールドに入力します。

高度な計算フィールド

このオプションを選択すると、図面から取得したデータをフィールドに使用できます。また、自動的に増加する数字または文字を使用できます。

現在のタグフィールド定義

データソースおよび（オプションで）データの同期の値を選択してから、定義に追加または現在の定義に置き換えをクリックし、このペインに適切な変数を追加します。窓の幅や単価など、複数のソースを追加できます。静的テキストまたは句読点に加えて、（数値フィールドでのみ機能する）簡単な算術演算子を手動で追加することもできます。

たとえば、器具レコードの実際の価格から10％値上げした器具の価格を表示するには、次のように入力します：

#Appliance Record#.#Price# + #Appliance Record#.#Price# * 0.1

定義内で論理IF関数を使用することもできます。ifの比較がtrueの場合は最初の結果に、ifの比較がfalseの場合は二番目の結果になります。たとえば、次の文は両方とも構文的に有効で、空間の面積が12よりも大きければ「Yes」を返し、それ以外の場合は「No」を返します。

Yes@#Space#.#Area#>12:No

#WS_IF(('Space'.'Area'>12), 'Yes', 'No')#

ワークシート関数を含める場合は、上で示したように、式の先頭に#WS_の文字を付け、末尾に#の文字を付ける必要があります。

データソース

タグ上に表示するデータのソースを指定します。ソースによって異なるオプションを使用できます。

オブジェクトパラメータ：オブジェクトの種類と使用するパラメータ名（窓と窓の幅など）を選択します。

レコードフォーマット：フォーマット名と、レコードフォーマットから使用するフィールド名（植栽レコードと日照など）を選択します。

IFCエンティティ：オブジェクトのIFCエンティティに関係なく、pSet値（Classificationなど）を表示するには、任意のIFCエンティティを選択してから、使用するPset名とプロパティ名を選択します。特定のIFCエンティティのデータを表示するには、新規IFCエンティティの選択を選択し、IFCオブジェクトを選択ダイアログボックスでオブジェクトを選択します。IFCエンティティフィールドにオブジェクトが表示されます。使用するPset名とプロパティ名を選択します。

IFCエンティティのいずれかの「基本」値（「名前」など）を使用するには、Pset名リストからIFCエンティティ名を選択します。

オブジェクトの情報：オブジェクト固有の利用する情報（面積など）を選択します。

一般項目：一般的な利用する情報（シートレイヤ番号など）を選択します。

増加値：値の形式（整数、小文字、大文字）を選択します。連番設定をクリックして、使用する開始値、増分、および次の値を入力します。

ワークシート関数：オブジェクト固有の関数（体積など）を選択します。必要な関数がリストにない場合は、追加の関数を選択し、関数選択ダイアログボックスで関数を選択します。

数値のデータソース（たとえば、オブジェクトパラメータの「長さ」やIFCプロパティの「thermal efficiency」）を選択した場合は、追加のフィールドが表示されて、タグに表示する単位や精度を設定できます。

3桁位取りを表示を選択すると、3桁ごとの区切りが含まれます。

負の値以外には値の記号を表示を選択すると、数字の前に（正の場合は）+記号、（ゼロの場合は）±記号が含まれます。

単位/記号を表示を選択すると、単位値と共に単位記号が表示されます。これを選択する場合は、値と単位の間にスペースを挿入を選択して、数字と単位の間にスペースを追加します。

単位設定がフィートインチ小数の場合（あるいは、この設定がファイルの単位でファイル設定がフィートインチ小数の場合）は、単位区切り文字を表示を選択して、フィートとインチの間に区切り文字を含めます。

単位と精度の設定がファイルの設定と異なる場合は、フィールドの定義にその設定が追加されます。たとえば、#m_2_1#は、タグに精度.01のメートルが使用されることを示します。

単位にSIA規格を使用するには、単位オプションでSIAを選択して、端数丸めの基準を指定します。常にメートル単位を使用を選択すると、分数の値がセンチメートルではなくメートルで表示されます。公差寸法の文字サイズを入力し、主要な数字に対する公差の上付き文字のサイズを設定します。

データソースにリンク

選択したデータソースフィールドを、オブジェクトで選択中のデータの同期フィールドにリンクします。たとえば、ドアのオブジェクトパラメータから形式を抽出するフィールドを含むドアのタグがあるとします。フィールドをドアのIFCレコードのOperation Typeフィールドにリンクすると、ドアにタグを付けた時にIFCレコードを自動的に更新できます。

データの同期

抽出したデータの同期先を指定します。同期先によって異なるオプションを使用できます。

オブジェクトパラメータ：オブジェクトの種類と使用するパラメータ名（窓と窓の幅など）を選択します。

レコードフォーマット：フォーマット名と、レコードフォーマットから使用するフィールド名（植栽レコードと日照など）を選択します。

IFCエンティティ：IFCオブジェクトを選択ダイアログボックスでオブジェクトを選択します。IFCエンティティフィールドにオブジェクトが表示されます。使用するPset名とプロパティ名を選択します。

定義に追加／
現在の定義に置き換え

データソースの詳細（および適用可能な場合は追加のデータ同期先）を選択後、これらのボタンで現在のタグフィールド定義ペインの変数に追加するか、または変数を置き換えます。

ユーザー入力フィールド

このオプションを選択すると、タグの配置時にユーザーがフィールドにデータを入力できるようになります。

フィールドタイプ

フィールドに入力するデータのタイプを選択します。

Text：単語や文などの文字列を入力するフィールドです。

Integer：整数を入力するフィールドです（Integerを使用すると、Real Numberフィールドより少ないメモリで済みます）。

Boolean：チェックボックスです。

Real Number：数字、または分数、寸法、日付など、特定の形式の数値を入力するフィールドです。定義をクリックして形式を指定します。

Pop-up：選択可能なオプションリストです。定義をクリックして、オプションを入力します。

定義

フィールドタイプがPop-upの場合は、メニュー／ボタンの設定ダイアログボックスが開きます。表示するオプションを入力します。各項目を分けるには、Enterキー（Windows）またはReturnキー（Mac）を押します。

フィールドタイプがReal Numberの場合は、数字の表示形式ダイアログボックスが開きます。形式を選択します。

標準：デフォルトの数値形式です。

小数点：小数点以下の桁数を入力して、区切り文字としてカンマを使うかどうかを指定します。

指数：小数点以下の桁数を入力します。

分数：丸め精度の値を入力します。

パーセンテージ：小数点以下の桁数を入力します。入力した値は100倍されて、パーセント記号と共に表示されます。

寸法：数字の後に、（インチの場合は"のように）現在の単位記号が表示されます。

面積単位表示：数字の後に、（平方フィートの場合は「sq ft」のように）現在の面積単位が表示されます。

体積単位表示：数字の後に、（立方フィートの場合は「cu ft」のように）現在の体積単位が表示されます。

角度：精度設定（度、分、秒、または8桁までの小数）を選択します。

日付：日付形式を選択します。

初期値

デフォルト値を指定します。IntegerおよびReal Numberタイプのフィールドには、初期値を入力する必要があります。
